精雕怎么设计镂空花格?

2021-07-19常见问题11647

什么是花格,有什么用处

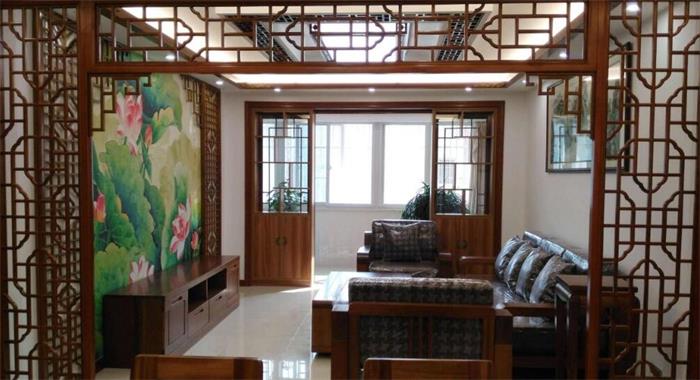

花格是雕刻中很常见的一种造型,主要运用在装修方面的隔断装饰,以及古建筑的门窗应用,具体分类上还有中式跟欧式等类型的区别,主要差在造型方面的差异,比如:回字纹、万字纹、欧式花等。


▲图1-1

它具体的做法是怎样的?


▲图1-2

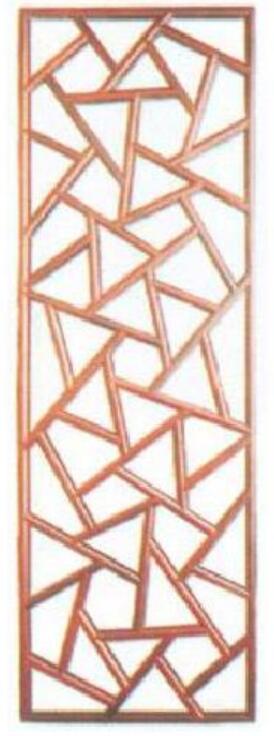

如图1-2所示,这个花格就是今天我们要讲的案例,属于花格案例中比较简单的一种案例。

1.首先将图片导入软件中,根据它的外轮廓画一个【矩形框】,再根据尺寸大小【单线等距】出一个矩形框,情况如图1-3所示。


▲图1-3

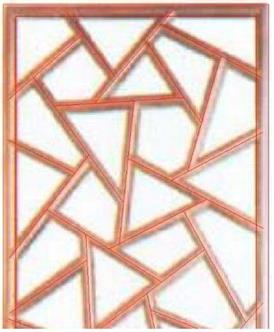

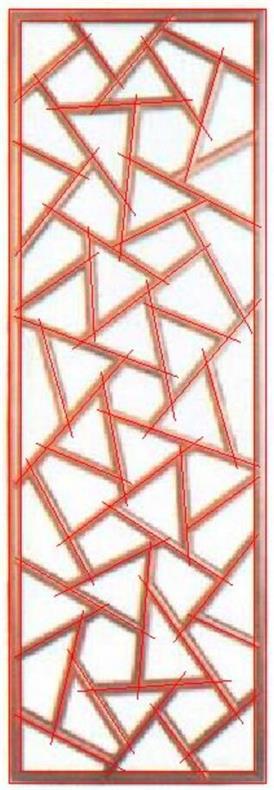

2.如图1-4所示,用【多义线】画出中间位置的线条,在描线时可以适当多画出来一些,接着如图1-5所示,用【曲线编辑/修剪】将多描出来的线头修剪掉,矩形框外边的线头可以先暂时留着不用修剪。


▲图1-4


▲图1-5

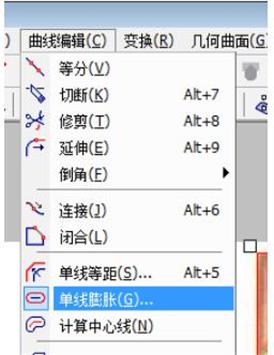

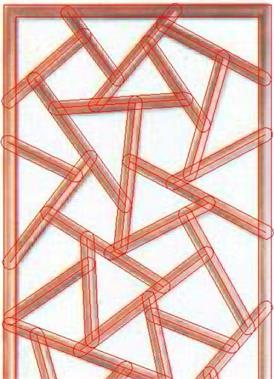

3.如图1-6所示,用【测量/距离】命令,大体测出单条的宽度,具体数值会在软件右下角显示出来。然后再框选住线条,选择命令【曲线编辑/单线膨胀】,会弹出如图1-8所示的对话框,【勾选删除原始图形/确定膨胀距离】确定就可以了,注意再使用单线膨胀时,膨胀距离为单条距离的一半。具体的膨胀效果如图1-9所示。


▲图1-6


▲图1-7


▲图1-8


▲图1-9

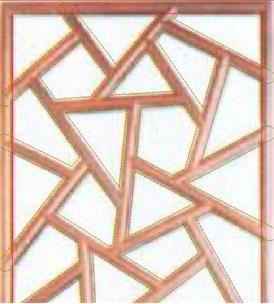

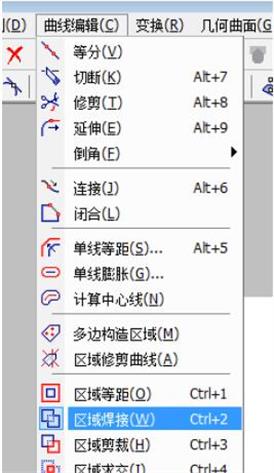

4.选中膨胀完的线条,按照图1-10所示【曲线编辑/区域焊接】,膨胀线条中间交叉部分会自动删减掉,效果如图1-11所示。


▲图1-10


▲图1-11

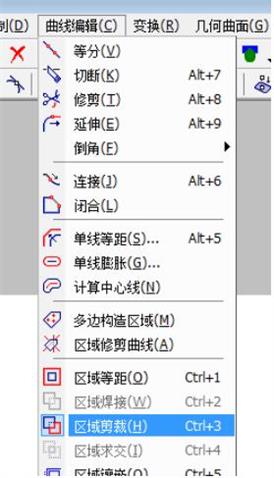

5.焊接完毕后,选中焊接的线条和内矩形框,如图1-12所示,选择【曲线编辑/区域剪裁】命令,对线条进行剪裁,注意在执行命令时,鼠标要点击焊接的线条内部,不能点外部。剪裁效果如图1-13所示。


▲图1-12


▲图1-13

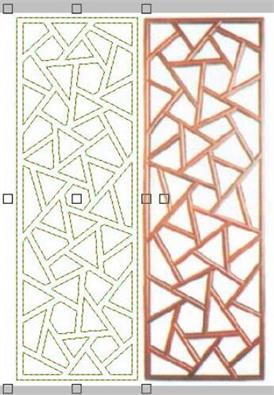

6.花格制作完毕后,整体将线条往左移看到如图1-14所示效果。


▲图1-14
