精雕快速去除重复多余的线条

什么是重线？有什么影响？

重线是线雕中非常麻烦的一个问题，会在一个地方进行重复性雕刻，不仅会浪费时间，还有可能毁料，出现重线的最根本原因是在绘制线条或者命令操作时，线条有重合在一起的情况没有发现。

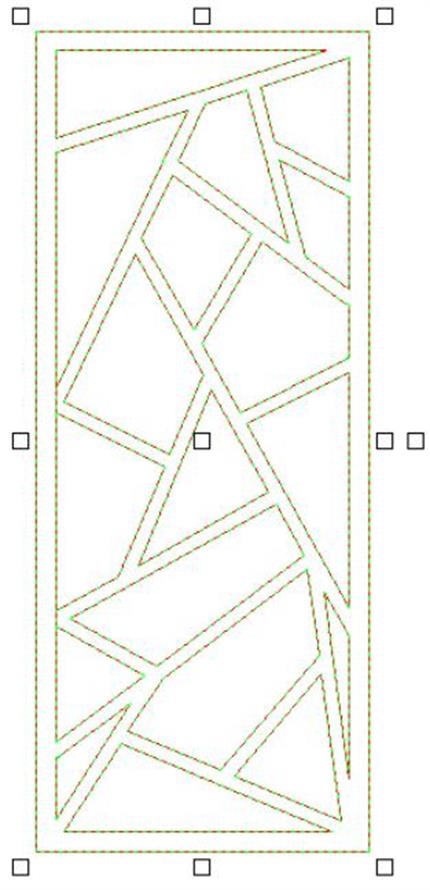

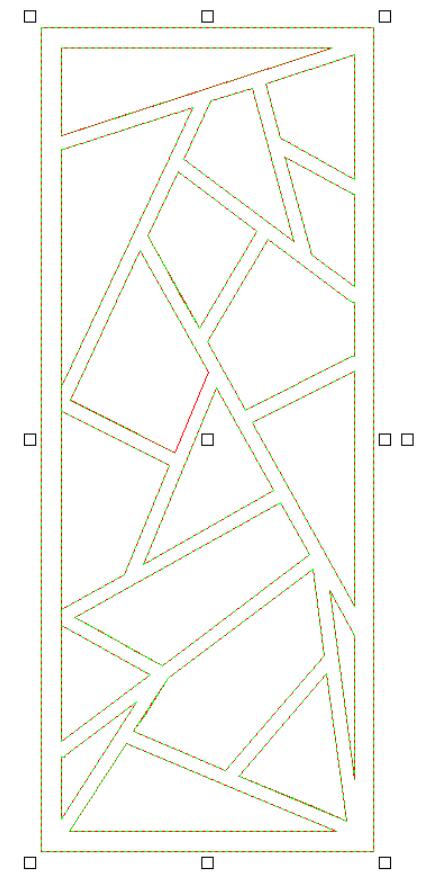

如图1-1所示，当全选中线条时，我们仔细观察可以看出，有重线的位置显示的颜色是不一样的，这种情况下，是有重线存在的，当然我们可以选择一条一条去删除的方法，但是太慢，而且还存在误删的情况。在这里我们采用命令来删除重线。

▲图1-1

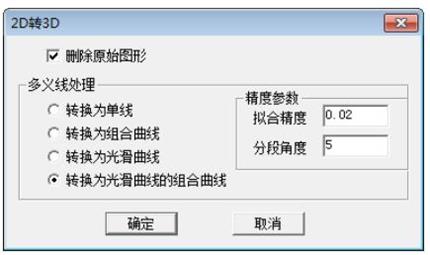

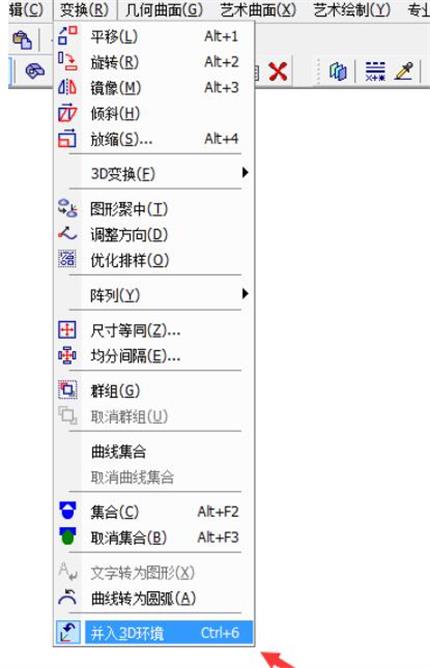

如图1-2、3所示，选中所有的线条，并选择命令【变换/并入3D环境】，勾选【删除原始图形】，目的是将线条由二维环境转换到三维环境，以便于执行相关的命令操作。

▲图1-2

▲图1-3

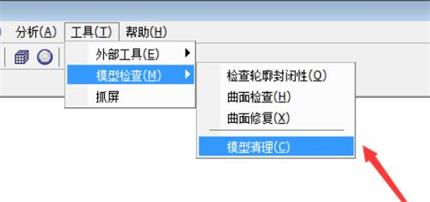

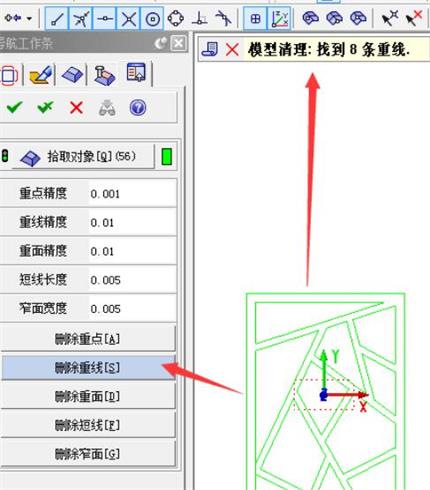

进入3D环境后，选中所有的线条，选择菜单栏命令【工具/模型检查/模型清理】，这个命令里的功能比较多，大家只要找到【删除重线】这一项就可以了，命令完成后，如图1-5所示，在上方会显示出具体删除了多少重线。

▲图1-4

▲图1-5

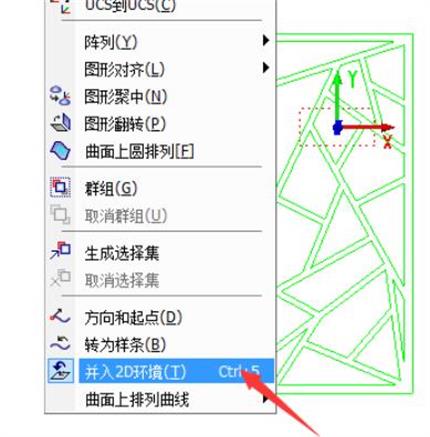

4.删除重线完毕后，再次选中线条【变换/并入2D环境】就完成了，如图1-6、7所示。

▲图1-6

▲图1-7
