北京精雕万字纹制作方法

2021-07-22常见问题14172

万字纹制作

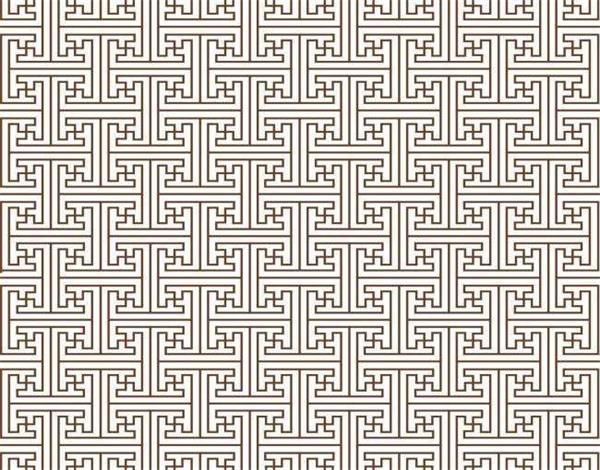

万字纹跟回字纹一样,是浮雕造型中不可缺少的一部分,作为中国特色的艺术文化,广泛应用在木雕、石雕等雕刻造型中。


▲图1-1

制作思路及制作流程

在制作这种复杂造型时,我们一般要先找【循环体】,然后找出他们之间的【联系】,根据规则进行相应的复制平移得到就可以了。

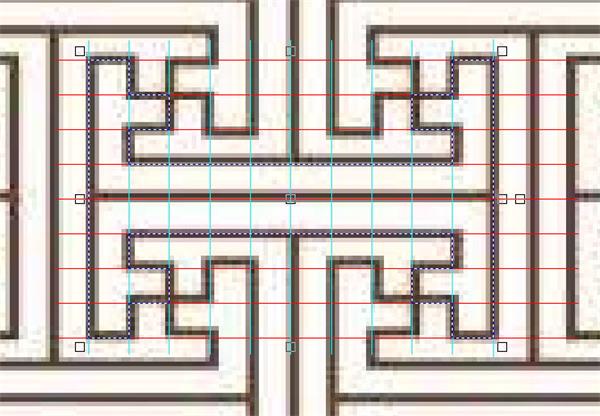

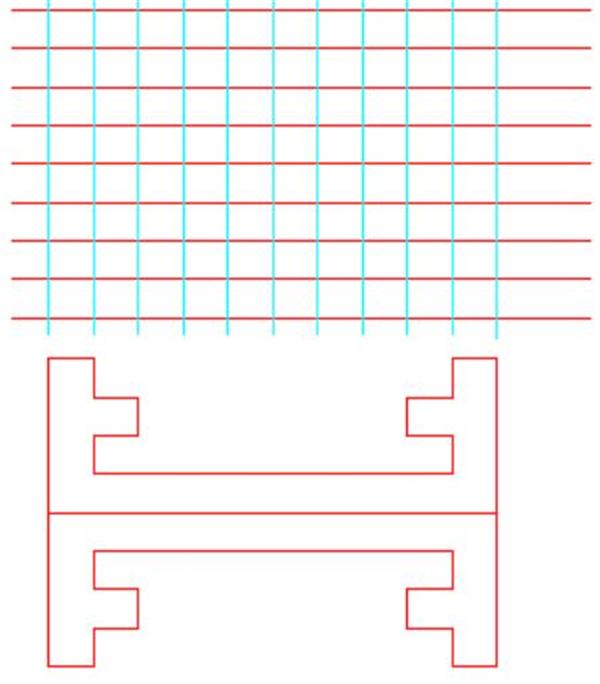

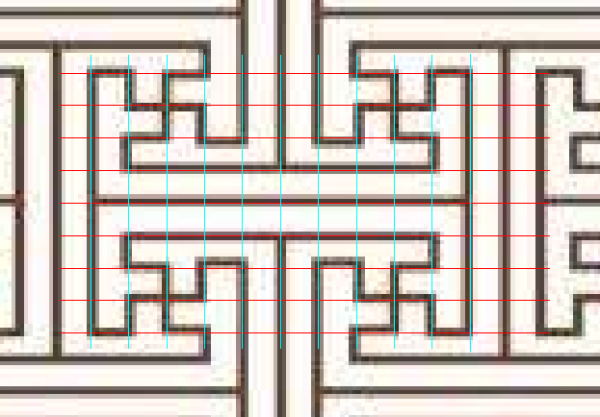

如图1-2所示,【水平】和【竖直】的绘制上若干线条,可以用【均分间隔】保证他们之间的间距,再如图1-3所示,用【多义线】把图中位置描出来。将轮廓线【平移】出来,如图1-4


▲图1-2


▲图1-3


▲图1-4

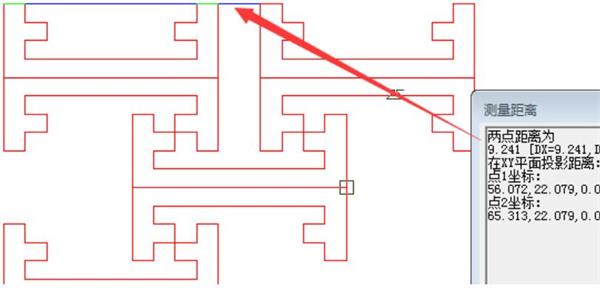

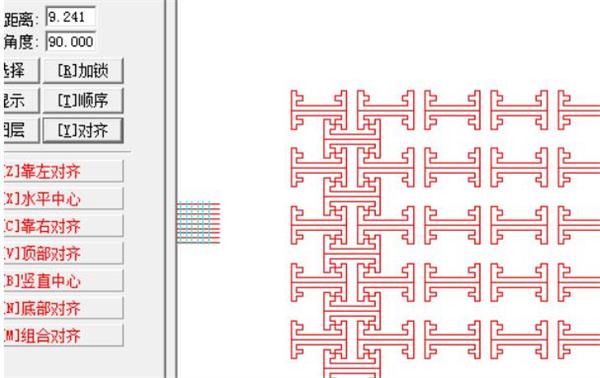

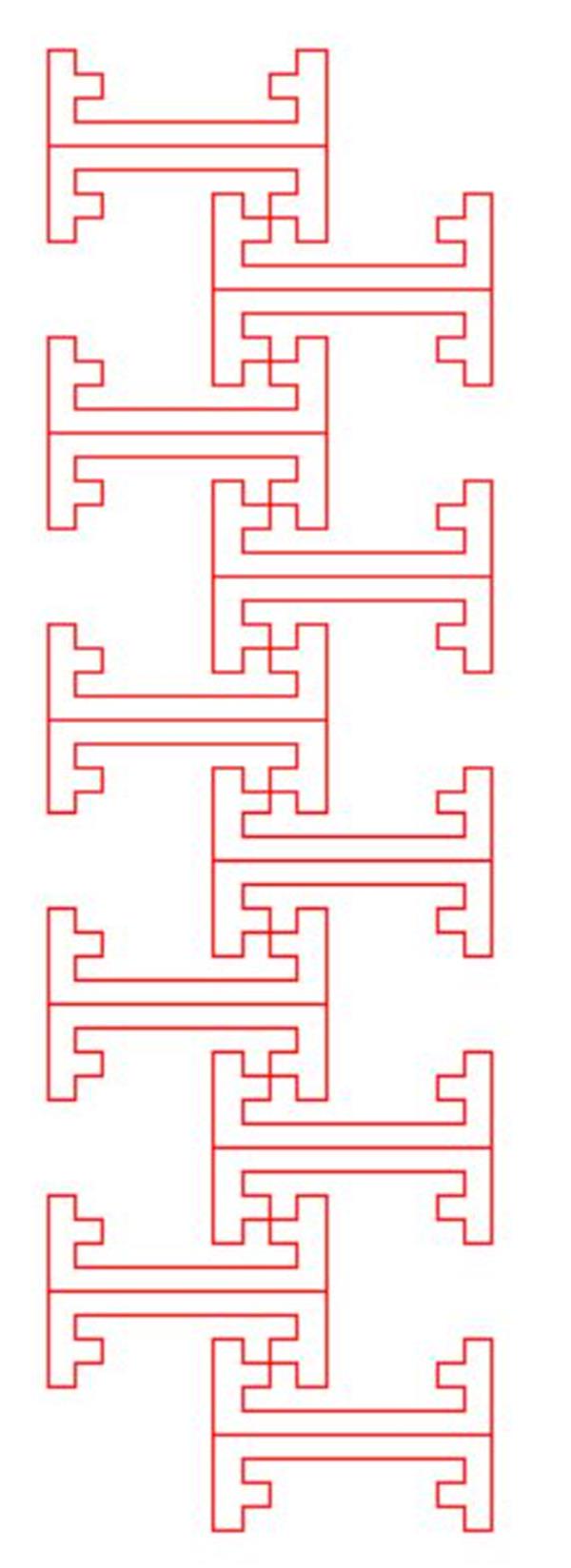

如图1-5所示,将一个循环体,通过【复制平移】的方式,排列成一列,再如图1-6所示,依然是通过【复制平移】的方式,水平的复制一个,并用【测量】测出两循环体之间的距离,图1-6所示。


▲图1-5


▲图1-6

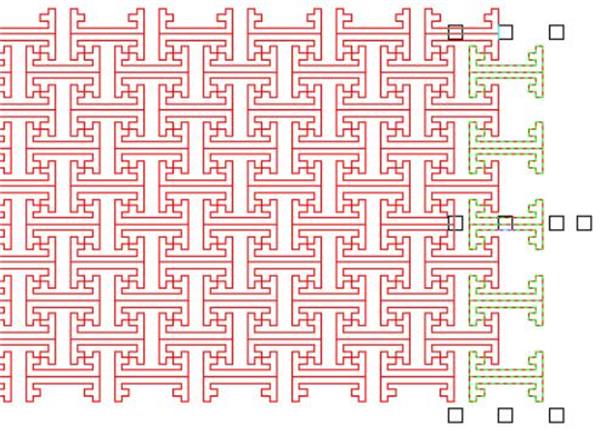

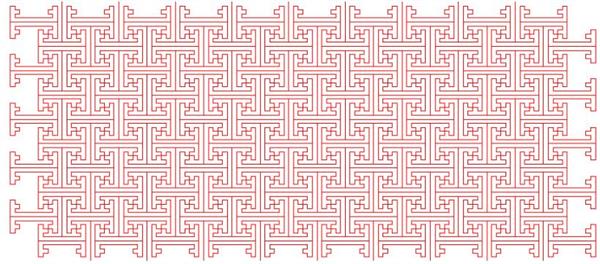

4.如图1-7所示,选中【一列循环体】,并【复制平移】出之前测好的距离,紧接着如图1-8、9所示,选中交错的【第二列循环体】,采用同样的方法【复制平移】出来。最后将两循环体中间的【线条】采用一样的方法做出来就可以了。


▲图1-7


▲图1-8


▲图1-9
