北京精雕3.5路径制作步骤

2021-06-17常见问题50848

首先我们打开精雕3.5的软件,之前的2.0和3.0版本做路径的方法同样也适用。打开文件修改好尺寸和高度。


▲图1 精雕3.5软件

先在2d绘制界面变换菜单下点开缩放;在对话框内输入x y向的尺寸点击确定 修改成功;

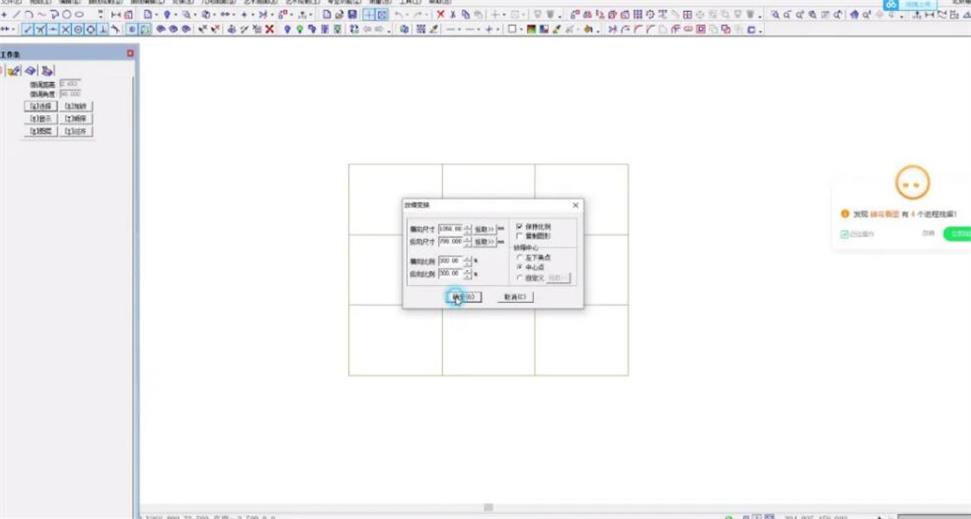

▲图2 变换命令

继续·导航条下·进入虚拟雕塑修改z向高度;点菜单栏选择模型下Z向变换在地点数据框输入负数值,这个数值就是要雕刻的深度,然后点击z向缩放高度修改完成。

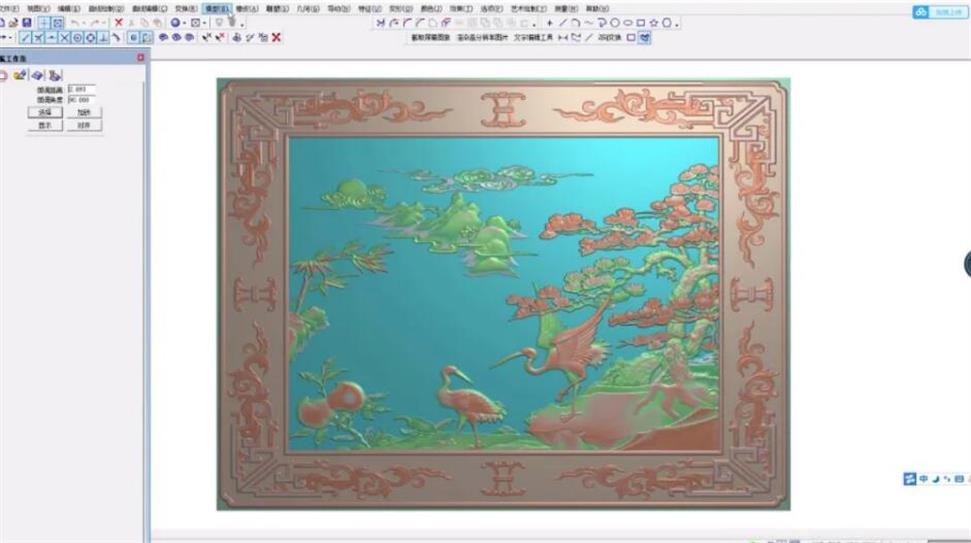

▲图3 Z向缩放

进入导航工作条进入最右边刀路模块,刀具路径下--路径向导选中曲面变成绿色。

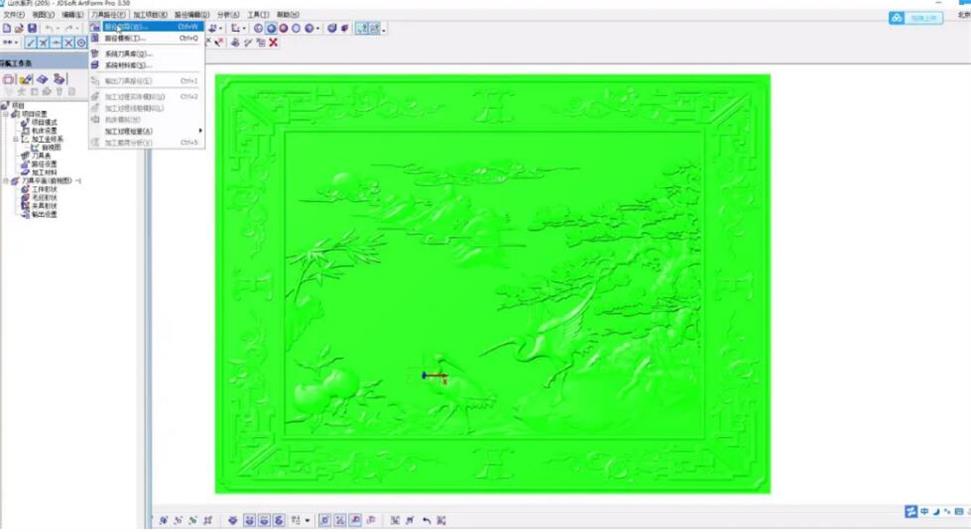

▲图4 刀具路径

选择曲面精加工--下面有可选参数路径方向,加工精度可根据·实际·加工·情况,如不修改点击上方的√符号;

这一步修改路径间距和选择道具类型完成后点击下方计算;

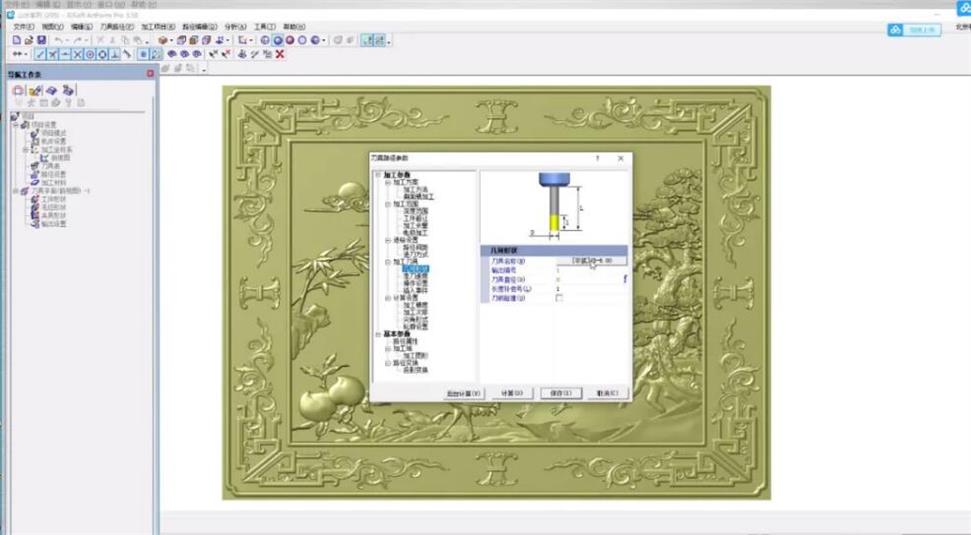

▲图5 修改路径

导航条下输出设置,拾取二维点,常规二维点在左下方,也可设置其它点只要上机时保持一致;

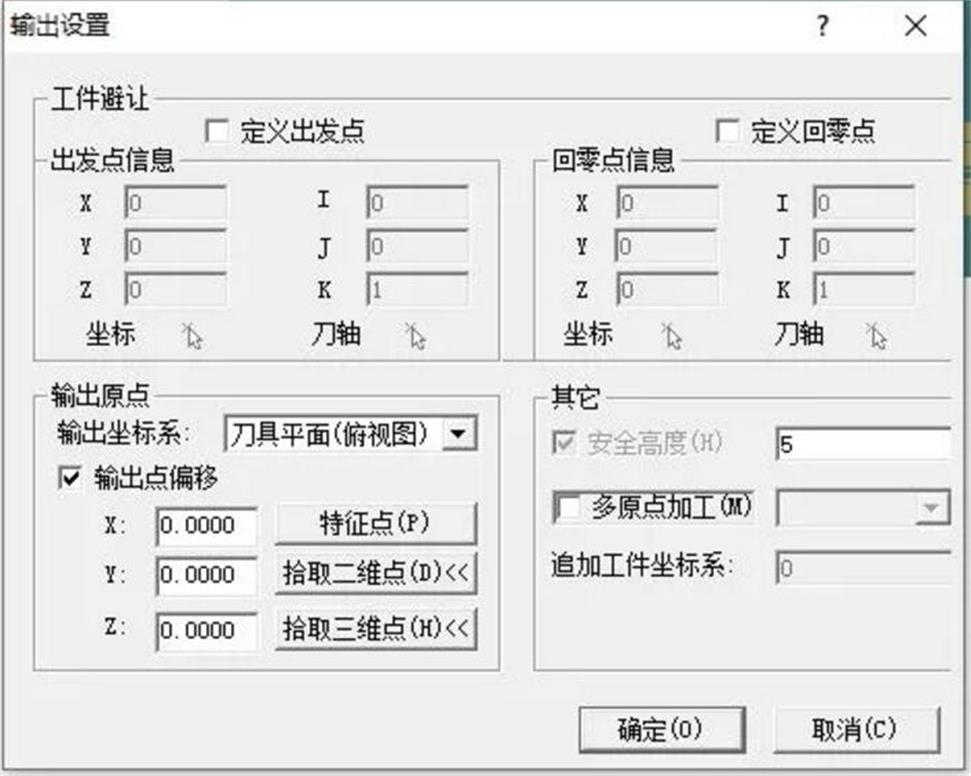

▲图6 输出设置

以上各项完成即可输出路径-路径向导下-路径输出,选nc格式,导入后处理文件(后处理文件视频课程有配送);

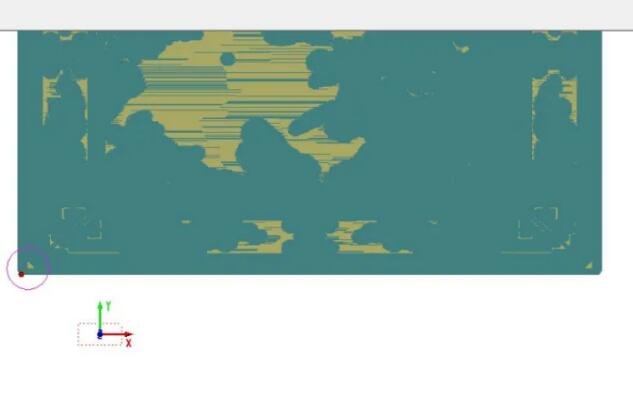

▲图7 路径样式

记住保存在那个文件夹,给文件取个名称,点击输出,操作完成。
