如何将精雕浮雕图转成半球曲面?有哪些关键步骤需注意

2025-06-08常见问题109

在使用精雕软件进行复杂曲面建模时,常见的一个需求就是将浮雕图转换为半球曲面。本文将详细分步骤介绍整个操作流程,帮助您高效完成曲面映射拼合处理,让您的设计更具立体感与艺术表现力。

一、修剪原始模型,准备基础曲面

第一步是对原始模型进行修剪,确保后续浮雕能够精准贴合目标曲面:

1、绘制参考圆形轮廓:

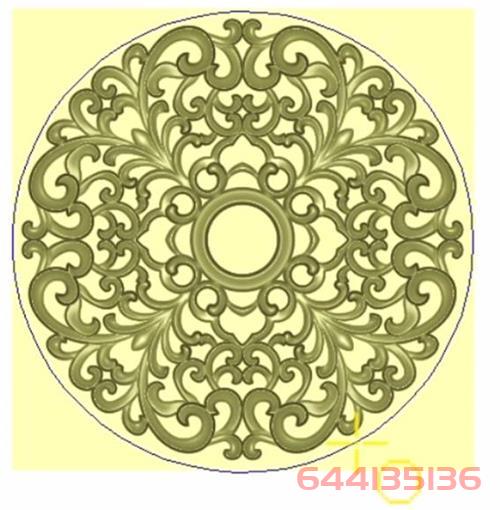

在浮雕模型上绘制一个圆形线条,用作修剪基准。

2、执行二维修剪操作:

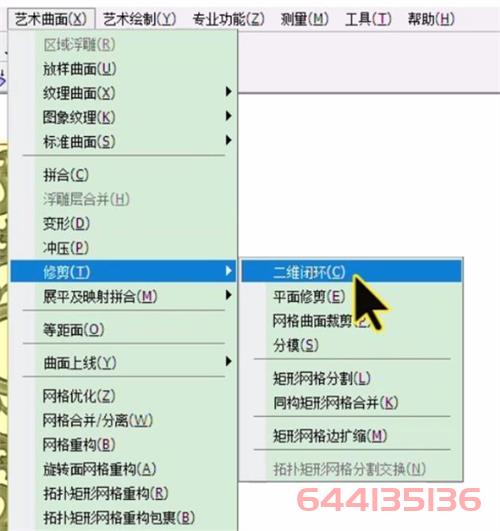

打开“艺术曲面”模块,依次选择“修剪”-“二维闭环”功能。

3、选择目标曲面并确认:

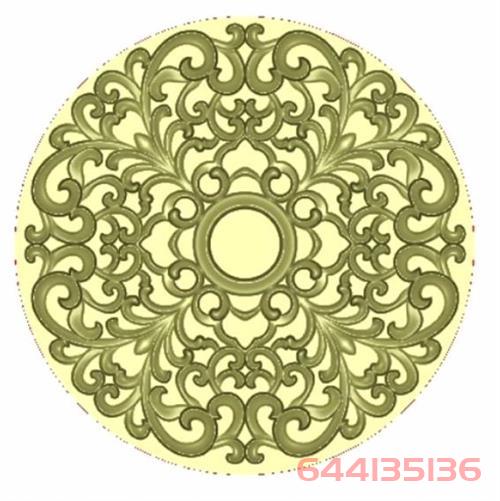

将绘制好的闭环用于修剪浮雕模型,删除多余部分,保留核心浮雕内容。

二、生成球状面展开图

展开图是实现贴合球形的关键。通过以下步骤可构建一个标准的1/4球状展开图:

1、创建基础圆形:

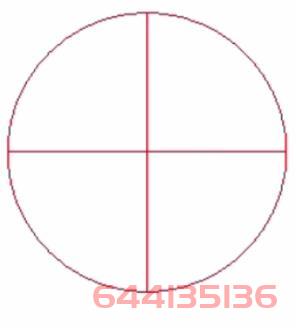

绘制一个完整圆形,用作球状面展开的基础。

2、添加辅助线条:

在圆形内部添加横向和纵向垂直线条,构建四等分结构。

3、修剪多余区域:

使用“修剪”命令,保留其中一个1/4圆弧线。

4、生成展开图:

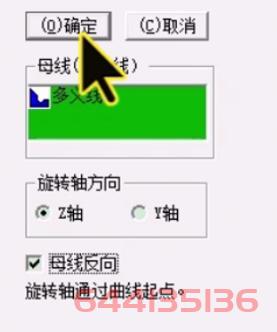

打开“艺术曲面”-“展平及映射拼合”,点击“生成球状面展开图”,选择刚创建的1/4圆弧线,并勾选“母线反向”后确认。

三、浮雕图与展开图尺寸匹配及对齐

为确保浮雕图能准确贴合曲面,需要完成尺寸一致化及中心对齐操作:

1、尺寸等同处理:

选中浮雕图,点击“变换”-“尺寸等同”,将其尺寸双向等同于球状面展开图。

2、执行中心对齐:

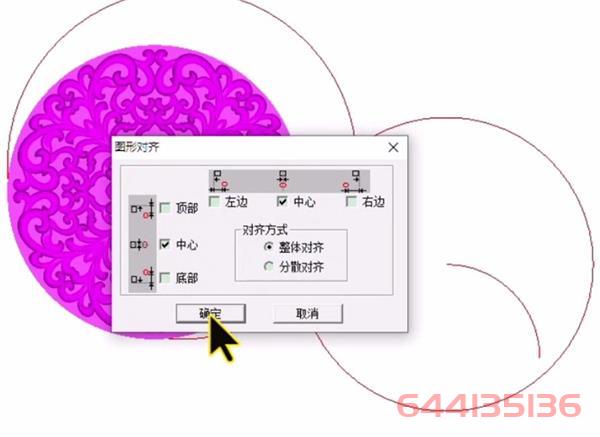

使用“对齐”命令,设置浮雕图和展开图进行中心点自动对齐,确保映射位置准确。

四、完成球状面映射拼合

这是将浮雕图贴合至半球曲面的最终步骤:

1、进入映射拼合界面:

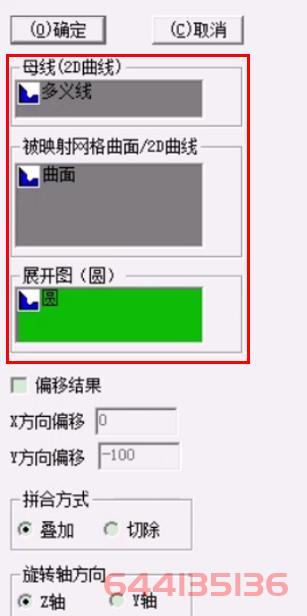

点击“艺术曲面”-“展平及映射拼合”-“球状面映射拼合”。

2、选择关键要素:

母线:选择之前保留下来的1/4圆弧线;

被映射网格点选刚修剪过的浮雕图面;

展开图:选用前面生成的圆形展开图。

3、确认生成结果:

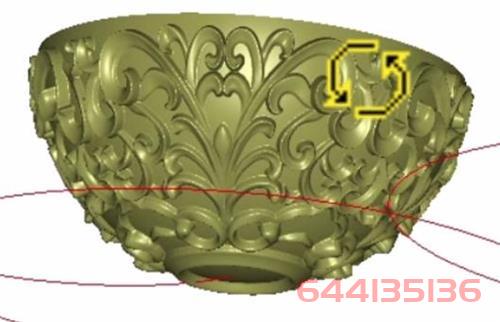

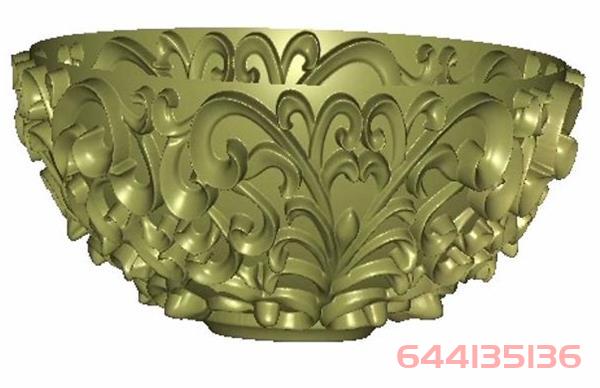

完成以上设置后点击“确定”,浮雕图将自动映射生成半球曲面造型。
