球状面展开
球状面展开是“球状面映射拼合”的逆向命令。

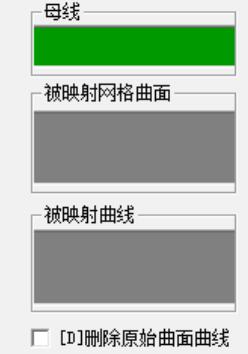

▲图1 球状面展开对话框
实现方法:
(1)拾取需要映射的所有曲线曲面;
(2)点击菜单命令:艺术曲面――展平及映射拼合――球状面展开;
(3)拾取母线;
(4)点击确定按钮。

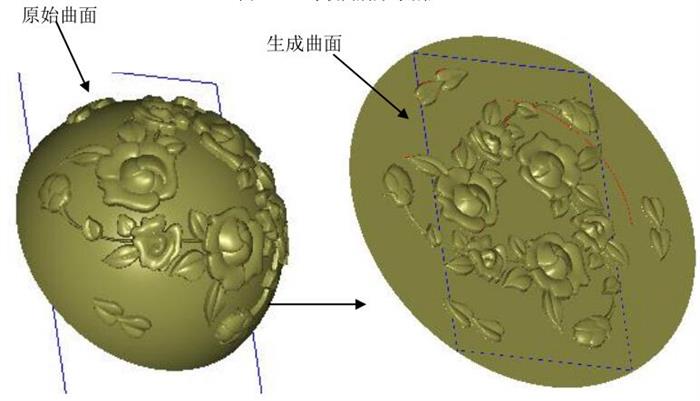

▲图2 球状面展开前后
