球状面映射拼合
把网格曲面和曲线,映射到母线绕 Y 轴旋转形成的旋转面上。

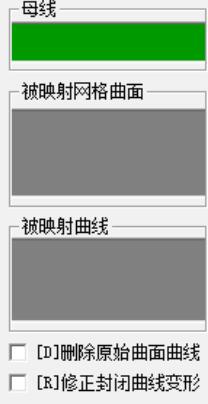

▲图1 球状面映射拼合对话框
实现方法:
(1)拾取需要映射的所有曲线曲面;
(2)点击菜单命令:艺术曲面――展平及映射拼合――球状面映射拼合;
(3)拾取母线;
(4)点击确定按钮。

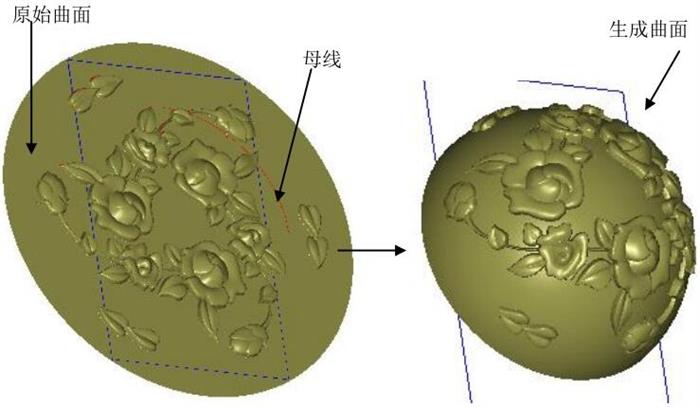

▲图2 球状面映射拼合前后
把网格曲面和曲线,映射到母线绕 Y 轴旋转形成的旋转面上。
▲图1 球状面映射拼合对话框
实现方法:
(1)拾取需要映射的所有曲线曲面;
(2)点击菜单命令:艺术曲面――展平及映射拼合――球状面映射拼合;
(3)拾取母线;
(4)点击确定按钮。
▲图2 球状面映射拼合前后
正交捕捉是用于辅助绘图的一种工具,利用精雕软件的正交捕捉,可以绘制出完全相垂网点直或者相互平行的直线,特别是在许多绘制需要完全垂直和平行的情况下,这种方式更能显示其优势。采用下面方法可切换正交的开启与关闭:1、单击菜单栏中的“视图/正交捕捉...
极坐标也是一种常用的点坐标输入方式。极坐标系:由原点和 X 正半轴组成的坐标系,如图1所示。▲图1 极坐标系极坐标:在极坐标系中,由角度、长度来确定另一点位置的坐标。1、极坐标的表示方法(~长度,角度)或(~ρ,α)。如图2所示。▲图2 极...
绘制过一点并与一已知直线平行的直线,如图1所示。▲图1 过一点和已知直线平行的直线实现方法:(1)启动过点平行线命令;(2)拾取已知直线;(3)输入平行线通过点。操作步骤:1、启动过点平行线命令:点击“曲线绘制”-> “直线”菜单项或...
已知圆弧的首末两点和半径,绘制圆弧段,如图1所示。▲图1 首末点半径弧实现方法:(1)启动首末点半径弧命令;(2)输入圆弧起点和末点;(3)输入圆弧半径。操作步骤:1、启动首末点半径弧命令:选择导航工具栏中如下图的选项。▲图2 首末点半径弧...
已知圆心和半径画圆。较常用,如图1所示。▲图1 圆心半径圆实现方法:(1)启动圆心半径圆命令;(2)输入圆心点;(3)输入半径。操作步骤:1、启动圆心半径圆命令:点击“曲线绘制”->“圆”菜单项或绘制工具条中<绘制圆(如下图2)...
已知圆的圆心、半径和多边形的边数,绘制圆的内接正多边形,如图1所示。▲图1 圆的内接正六边形实现方法:(1)启动内接多边形绘制命令;(2)输入边数;(3)输入圆心点;(4)输入半径。操作步骤:1、启动内接多边绘制命令:点击“曲线绘制”-&g...
▲图1 十个编辑手柄一、X方向镜像:拖动4、8号手柄操作步骤:1、选取要镜像的图形。2、将鼠标移动到4号或8号手柄,鼠标变为一个左右箭头形状,按住鼠标左键不放,使鼠标向相反方向移动并超出图形,如图2所示。▲图23、释放鼠标左键,图形的X方向...

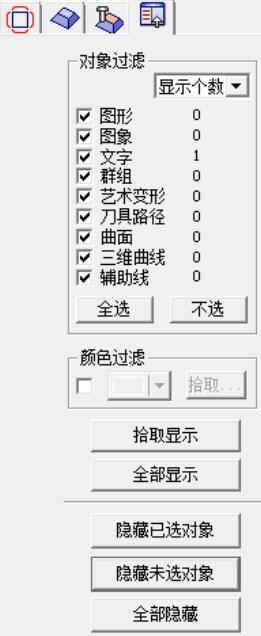

当设计的图形对象很复杂,操作对象很多时,为了使需要操作的对象更加清晰,可以将一部分对象隐藏,仅显示当前有用的操作对象。点击导航工具栏中的“[显示]”按钮,进入对象的显示与隐藏命令,导航工具栏出现如图1所示对话框。▲图1 对象显示与隐藏参数定...
