如何使用精雕软件进行扩孔雕刻路径设置?

2025-04-29常见问题97

在精雕软件中,扩孔雕刻是一个常见的操作,特别是在进行精密加工时。本文将为您详细介绍如何在2D环境下使用精雕软件进行扩孔路径的设置,帮助您快速掌握扩孔的流程和技巧。

1、启动精雕软件并进入2D环境

首先,打开精雕软件,并确保您处于2D绘图环境下。

2、绘制点并创建矩形阵列

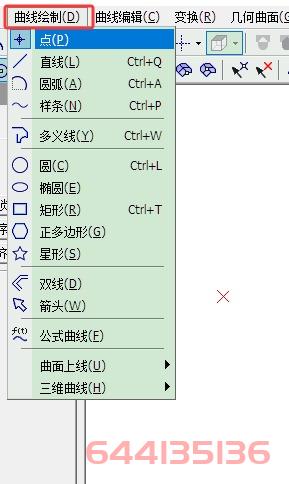

在左侧工具栏中找到“曲线绘制”选项下的“点”命令。选择该命令后,在画布上任意点击,创建一个点。

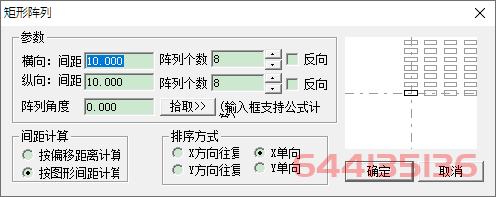

接下来,使用框选工具选中该点,进入“变换”功能中的“矩形阵列”设置。根据您的需求,输入打孔的行数和列数,设置阵列中的点的数量,然后点击“确定”按钮。

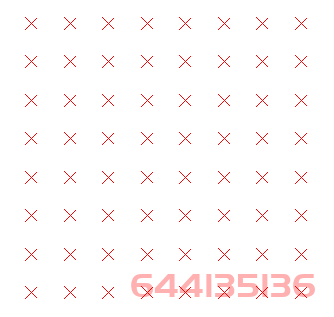

这样,您就完成了扩孔所需点的布置。

3、进入刀具路径界面

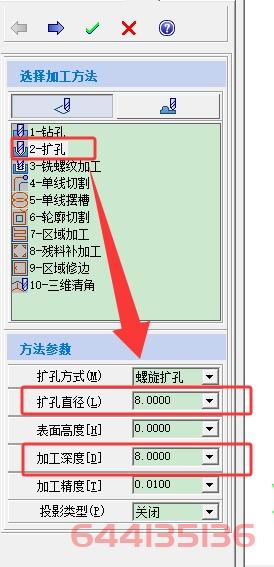

完成点阵列的设置后,选中所有点后,进入加工界面。在加工界面中,找到“刀具路径”选项卡,点击其中的“路径向导”按钮。在弹出的菜单中,选择“扩孔”作为雕刻路径类型,进入下一步。

4、设置方法参数

根据需求设置扩孔的直径和孔的雕刻深度数值!

5、选择刀具

在弹出的刀具选择界面中,选择您所使用的刀具。如果您不确定使用哪种刀具,可以根据加工要求选择适合的刀具类型。选择好刀具后,点击“下一步”继续。

5、分层雕刻

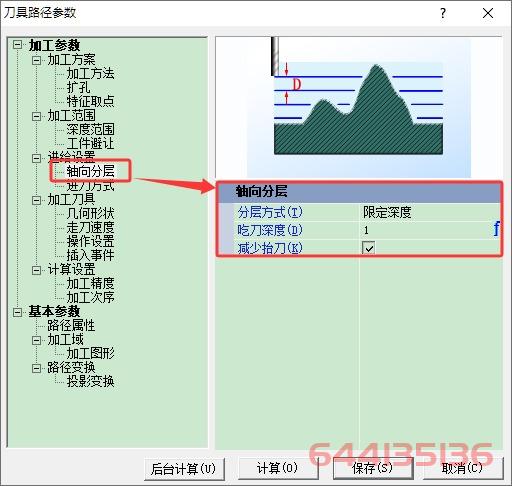

轴向分层可根据实际情况设置,若不需要分层雕刻,可以直接按照默认一层选项。

6、设置安全高度和相对定位高度

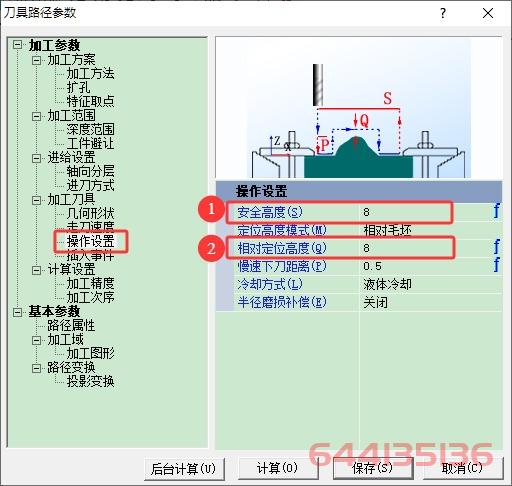

为了确保加工过程的安全性,您需要在此步骤中设置安全高度和相对定位高度。建议将这两个参数设置为10mm,以确保刀具在加工过程中不会与工件发生不必要的碰撞。

7、计算并完成扩孔路径

所有设置完成后,点击“计算”按钮,精雕软件将自动生成扩孔路径。您可以查看软件生成的路径,确保其符合您的加工需求。

如果路径无误,即可输出刀具路径,导入雕刻机并开始实际的加工操作。
