精雕软件制作弧面雕刻路径的技巧是什么?

2025-03-06常见问题3311

精雕软件在现代制造业中的应用越来越广泛,其中弧面雕刻是常见的加工需求。本文将详细介绍如何在精雕软件中制作弧面雕刻路径,帮助您快速掌握这一技术。

一、制作弧面雕刻路径的步骤

1、设置加工范围

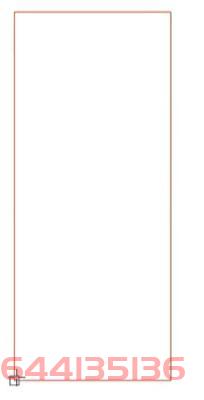

  • 使用绘图工具绘制一个矩形框,作为加工的基本范围

  • 在矩形框的左右两侧各添加一条直线,确保两条直线对称分布

2、创建弧面轮廓

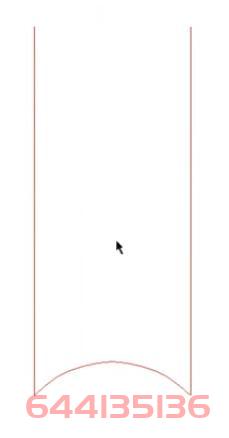

  • 在矩形框的底部绘制一个圆弧,作为弧面加工的主要轮廓

  • 提示:圆弧的半径和角度需要根据实际加工需求进行调整

3、构建放样曲面

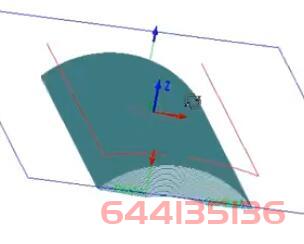

进入"艺术曲面"功能模块,选择"放样曲面"工具

在弹出的对话框中,设置以下参数:

  • 轨迹线:选择并拾取左右两侧的直线

  • 截面个数:设置为1,表示单个截面

点击确定,生成放样曲面

4、调整模型高度

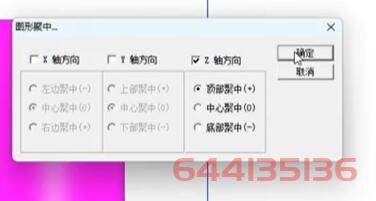

使用"变换"功能下的“图形聚中”,将模型居中显示

  • 在Z轴方向“顶部聚中”,点确定

提示:将高度调整为负数,以便后续加工操作


二、设置加工参数

1、进入加工界面

选择"刀具路径"选项,点击"路径向导"

选择"曲面精加工"模式,进入下一步骤

2、选择刀具参数

  • 刀具类型:建议选择锥度平底刀

  • 刀具角度:推荐使用30°,刀具半径0.3mm

提示:根据加工材料和精度要求选择合适的刀具参数

3、设置加工参数

  • 加工面:选择已经生成的曲面模型

  • 刀路间距:设置为0.12mm,确保加工精度

  • 进刀方式:选择关闭,避免不必要的进刀动作

点击"计算",生成最终的刀路轨迹

三、注意事项

  1. 在创建放样曲面时,确保所有线条和圆弧的闭合性,避免出现断开的情况

  2. 调整模型高度时,注意保持模型的对称性和平衡性

  3. 根据不同的加工材料和厚度,适当调整刀具参数和加工间距

  4. 加工前建议进行试加工,确保刀路轨迹的正确性

通过以上步骤,您可以轻松在精雕软件中制作出精确的弧面雕刻路径。掌握这一技巧,将显著提升您的加工效率和产品质量。
