自动减少节点

2021-10-28基础入门5112

在保证图形形状尽可能不失真(变形)的情况下,自动删除图形多余的节点。自动减点后,减少了节点数量,原来的直线段逼近的曲线转化为曲线段,图形更加光顺,同时有利于图形局部调整。

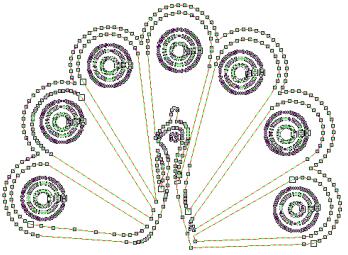

▲图 1 自动减点前图形

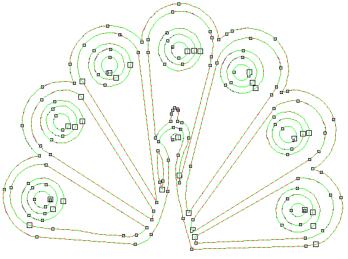

▲图 2 自动减点后图形

实现方法:

(1)选择图形中的需优化的多个节点;

(2)选择自动减点命令。

操作步骤:

1、选择图形中的节点:

用鼠标选取需要减点的节点范围,可以是图形的全部节点,也可以是图形的一部分节点。

2、选择“自动减点”命令:

点击“[自动减点]”按钮,执行自动减点命令。自动减点以后,图形轮廓上的节点大大减少,而且图形轮廓中的曲线和圆弧部分全部用曲线段代替,可以用鼠标拖动曲线段进行调整,使图形轮廓变得更逼真、光滑。

如图2所示。自动减点命令特别适用于优化逼近存在大量多余节点的图形,自动减点精度可以在“节点设置”中设置。
