节点设置

2021-10-29基础入门13262

通过节点设置可以设置节点编修中的一些常用的参数,如图1所示。

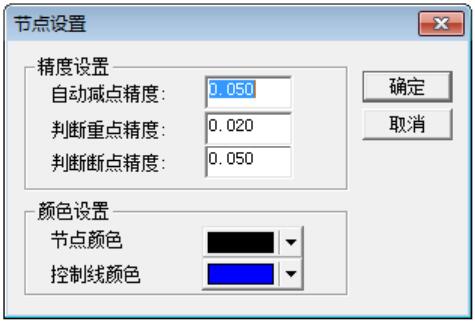

▲图 1 节点设置

参数定义:

自动减点精度:

此数值越小,自动减点后图形失真(变形)越小,减掉的节点个数越少,反之,图形失真(变形)越大。减掉的节点个数越多。系统默认值是“0.05”。

判断重点精度:

只要两个重点之间的距离在精度值以内,这两个重点就可以通过“显示重点”功能显示出来。系统默认为“0.02”。

判断断点精度:

只要两个断点之间的距离在精度值以内,这两个断点就可以通过“显示断点”功能显示出来。系统默认为“0.05”。

节点颜色:

设置节点显示颜色,系统默认节点显示为黑色。用鼠标点击相应的颜色块,即可弹出颜色对话框选择颜色,如图9-50所示。点取颜色按钮可改变节点显示颜色。

控制线颜色:

设置控制线显示颜色,系统默认控制线为蓝色。


▲图 2 颜色节点设置
