节点对齐

2021-10-28基础入门13021

“节点对齐”命令能将所选择的各个节点统一按照所选取节点范围的上、下、左、右进行排版,或者与所选的直线或辅助线进行对齐。

精雕软件提供了两种节点对齐方式,如图1所示。

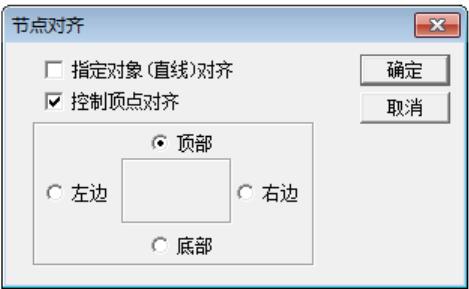

▲图 1 “节点对齐”对话框

1、按照选取节点范围的边界对齐

所选取的节点都会按照所选节点范围边界的某个方向对齐,用鼠标选取对齐的方向。然后按〖确定〗按钮确定。

边界对齐方位可以选择“顶部”、“底部”、“左边”和“右边”中的一个。

2、按照指定的对象(直线或辅助线)对齐

所选取的节点都会按照所指的对象(直线)进行对齐,用鼠标选取“指定对象(直线)对齐”选项,点击〖确定〗,提示栏中提示“选择直线图形”,点击指定的直线或辅助线,系统自动完成“节点对齐”命令。

按选定节点的边界对齐

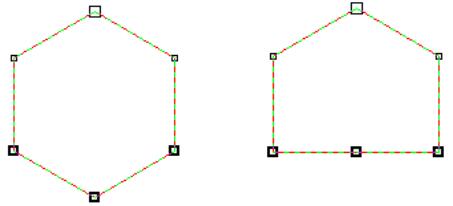

▲图 2 节点对齐>>控制顶点对齐

实现方法:

(1)选中图形中需对对齐的节点;

(2)选择节点对齐命令;

(3)在对话框中选取“控制顶点对齐”选项及对齐位置。

操作步骤:

1、选中要对齐的节点:

用鼠标选取图形中需对齐的节点。

2、选择节点对齐命令:

点击“[节点对齐]”按钮,系统弹出“节点对齐”对话框,选取“控制顶点对齐”和“顶部”对齐方式。

3、确定对齐命令:

点击〖确定〗,系统自动执行节点对齐命令,如图2所示。

指定对象(直线)对齐

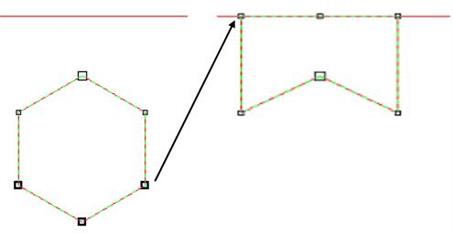

▲图 3 节点对齐>>指定对象(直线)对齐

实现方法:

(1)选中图形中需对齐的节点;

(2)选择节点对齐命令,在对话框中选取“指定对象对齐”选项;

(3)选择对齐参考直线或者辅助线。

操作步骤:

1、选中要对齐的节点:

用鼠标选取图形中需对齐的节点。

2、选择节点对齐命令:

点击“[节点对齐]”按钮,系统弹出“节点对齐”对话框,选取“指定对象对齐”命令选项。并点击〖确定〗。

3、选择参考直线或者辅助线:

用鼠标拾取一直线或者辅助线,系统自动按照直线位置进行对齐,对齐结果如图3所示。
