对称连接

2021-10-27基础入门8251

两条线段之间的节点使用“对称连接”方式。“对称连接”是一种特殊的平滑连接,是曲线所特有的连接方式。

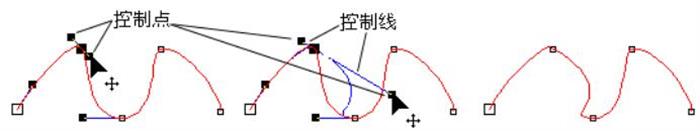

▲图 1 对称连接

实现方法:

(1)选中图形中一个或多个节点;

(2)点击对称连接按钮。

操作步骤:

1、选择要使用“对称连接”的节点:

用鼠标选取一个或多个要使用“对称连接”的节点。

2、选择“对称连接”命令:

点击〖对称连接〗按钮,系统自动执行“对称连接”命令,如图1所示。

两者区别:

“对称连接”是一种特殊的平滑连接,节点两边的控制线总是对称的,不仅其方向是相对的,而且控制线的长度也是相等的。当移动其中的一个控制点时,另一个控制点将同时移动,并且控制线的长度也同时发生变化。

也就是说,当改变节点一侧的曲线段的倾斜角度和弯曲程度时,节点另一侧的曲线段的倾斜角度和弯曲程度也将同时发生变化。在对称节点处,曲线不仅形成平滑过渡,而且在节点两侧的曲率半径也相等。所以我们把这种节点之间的连接方式叫做“对称连接”,如图2所示。

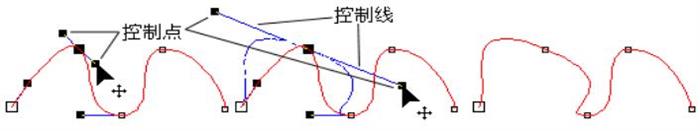

▲图 2 对称连接

“平滑连接”的节点两边的控制线的方向是相对的,但控制线的长度可以独立变化,当移动其中一个控制点时,另一个控制点也将随之移动,但另一个控制线的长度不发生变化。

也就是说,在改变节点一侧的曲线段的倾斜角度和弯曲程度时,节点另一侧的曲线段的倾斜角度也发生变化,但该曲线段通过节点时的曲率半径将不发生变化。在平滑节点处,曲线可以形成平滑过渡,所以我们把这种节点之间的连接方式叫做“平滑连接”,如图3所示。


▲图 3 平滑连接
