快速平移操作

2021-08-10基础入门17982

十个编辑手柄

▲图1 十个编辑手柄

一、拖动9号手柄实现。

操作步骤:

1、选取要移动的图形。

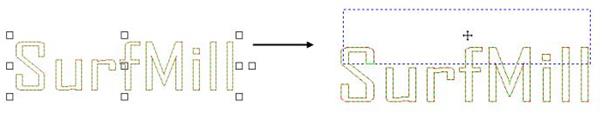

2、将鼠标移动到中心手柄处,此时鼠标指针变为“”形状,按住鼠标左键不放,移动鼠标,此时一个兰色虚线框显示出来,我们把这个虚线框称为图形编辑框,它随着鼠标的移动而移动。如图2所示。


▲图2

3、释放鼠标左键,图形被移动到图形选择框所在的位置,移动过程结束。

二、使用键盘的“上下左右”键

操作步骤:

1、选取要移动的图形。

2、将“导航工具栏”中的“微调距离”的数值改为120,回车。如图3所示。


▲图3

3、敲击一下向上的方向键,图形就会向上移动120毫米。
