平滑连接

2021-10-27基础入门13527

两条线段之间的节点使用“平滑连接”方式。如果节点两边含有曲线或圆弧,而此节点又是“尖点连接”,可使此处的线段连接光滑。

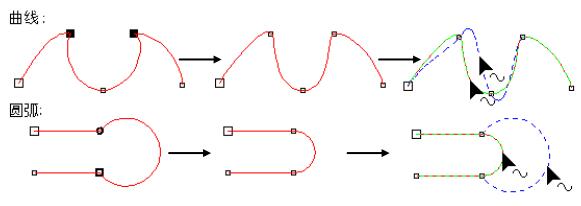

▲图 1 平滑连接

实现方法:

(1)选中图形中一个或多个节点;

(2)点击平滑连接按钮。

操作步骤:

1、选择要使用“平滑连接”的节点:

用鼠标选取一个或多个要使用“平滑连接”的节点。

2、选择“平滑连接”命令:

点击“[平滑连接]”按钮,系统自动执行“平滑连接”命令。使用平滑连接后的节点两边的线段会自动保持平滑连接,如图1所示。

功能说明:

由图1可以看出,只要节点两边含有曲线或圆弧,这个节点经过“平滑连接”后,节点两边的线段会自动平滑连接。

如果此节点两边都是曲线,经过“平滑连接”后,拖动其中的一条曲线,另一条曲线也跟着变化,使节点处始终保持平滑连接;

而含有圆弧的节点,拖动圆弧,不会影响其它线段。
