尖点连接

2021-10-27基础入门9530

两条线段之间的节点使用“尖点连接”方式。拖动一段曲线,曲线发生变形,相邻的两端段曲线就不会发生变形,这样对曲线进行编修容易形成尖点。

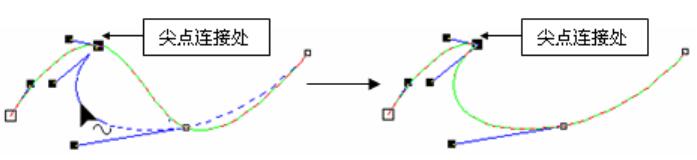

▲图 1 尖点连接

实现方法:

(1)选中图形中一个或多个节点。

(2)点击尖点连接按钮。

操作步骤:

1、选择要使用“尖点连接”的节点:

用鼠标选取一个或多个要使用“尖点连接”的节点。

2、选择“尖点连接”命令:

点击“[尖点连接]”按钮,系统自动执行“尖点连接”命令,使用尖点连接后的节点两边的曲线段再进行调整时就“互不干涉”了,如图1所示。

说明:

1、“尖点连接”命令只适用于曲线与曲线之间采用了“平滑连接”或“对称连接”后的情况(使用绘制“样条”命令绘制的多段样条曲线上的节点是平滑连接的)。

2、曲线与曲线之间采用了“平滑连接”或“对称连接”后,当我们对曲线进行节点编辑的时候,改变其中一条曲线的形状,相邻的两条曲线也跟着变化,如果对曲线的节点使用“尖点连接”命令以后,拖动一段曲线,使曲线发生变形,相邻的两端段曲线就不会发生变形,这样对曲线进行编修容易形成尖点。

3、对于两边含有直线或圆弧的节点就不必要使用“尖点连接”命令,这种节点在任何时候都视为“尖点连接”的情况,也就是说如果节点两边有一条线段是直线或圆弧,无论采用了“平滑连接”,还是“对称连接”后,任意调整另一边的曲线,都不会影响直线或圆弧的形状。
