优化排样选择边界

2021-10-11基础入门10321

选择或重新选择材料边框。材料边框的轮廓必须闭合,可以包含岛屿(内轮廓)。被选中的材料边框将按材料搭边间距向内等距产生一个绿色的边框,称为材料搭边线。

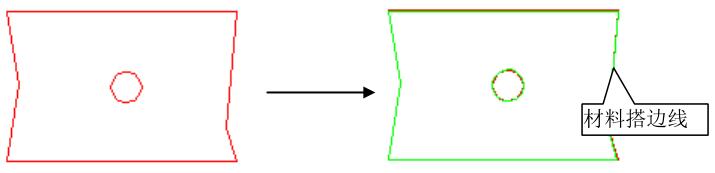

▲图 1 选择边界

操作步骤:

1、点击“选择边界”按钮:

点击导航条上“选择边界”按钮。

2、拾取材料边界图形:

拾取由闭合轮廓组合成的材料边界图形。

异常说明:

材料搭边线生成失败:

当材料的轮廓不闭合,有重点或其他一些异常情况时,无法进行等距,导致搭边线生成失败。此时应对材料轮廓进行检查和修整。
