测量圆弧角度、半径、圆心位置

2021-08-21基础入门28412

点击“测量圆弧角度”命令后,鼠标指针变为“图1鼠标指针的形状”,提示条提示“测量圆弧角度:拾取圆弧:”,用鼠标点击所要测量的圆弧,如图1所示,这里我们测量两直线之间圆弧。

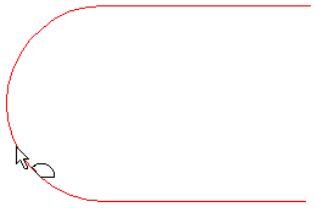

▲图1 测量圆弧角度

点击左键,被测量的圆弧变为绿色,此时,提示条显示此圆弧的圆心坐标、半径以及圆心角的大小,并且提示“拾取圆弧”继续测量:

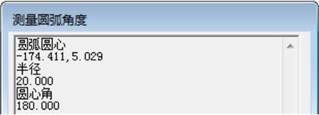

▲图2 圆弧角度测量结果
