测量直线夹角

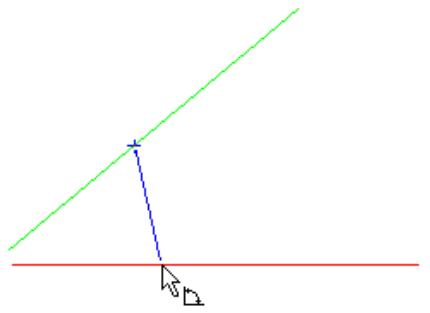

点击“直线夹角”命令后,鼠标指针变为“如图1鼠标指针形状”,提示条提示“测量直线夹角:拾取第一条直线:”,用鼠标点击第一条直线,直线变为绿色,如图1所示。
▲图1 测量直线夹角
接着提示条提示“测量直线夹角:拾取第二条直线:”,用鼠标点击第二条直线后,提示条显示这两条直线的夹角,并且提示“拾取第一条直线”继续测量两直线之间的夹角:
▲图2 直线夹角测量结果
点击“直线夹角”命令后,鼠标指针变为“如图1鼠标指针形状”,提示条提示“测量直线夹角:拾取第一条直线:”,用鼠标点击第一条直线,直线变为绿色,如图1所示。
▲图1 测量直线夹角
接着提示条提示“测量直线夹角:拾取第二条直线:”,用鼠标点击第二条直线后,提示条显示这两条直线的夹角,并且提示“拾取第一条直线”继续测量两直线之间的夹角:
▲图2 直线夹角测量结果
