测量尺寸
点击“测量尺寸”命令后，鼠标指针变为“如图1鼠标指针形状”，提示条提示“测量尺寸：输入第一角点：”，使用框选的方法，把整个所要测量尺寸的图形框住，如图1所示。

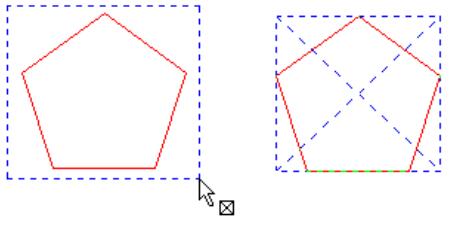

▲图1 测量尺寸
点击左键完成测量，提示条显示被选图形或图形组的长、宽、高，并且提示“输入第一角点”继续测量图形尺寸：
▲图2 尺寸测量结果
