路径距离平移

2022-12-16雕刻路径3789

通过定义路径在 X、Y、Z 方向上的偏移距离确定路径的新位置。


▲图 1 距离平移

操作步骤:

1、 拾取需要平移的路径,可拾取多个路径对象。

2、 点击【路径编辑→【2D 平移】菜单项,启动命令。

3、 在导航工具栏中勾选【距离平移】,然后在窗口中分别输入横向、纵向以及高度三个方向的偏移距离;

4、 点击工具栏上的按钮或鼠标右键完成平移操作。

说明:

1、在当前刀具平面坐标系下,三个坐标平面均可以互相切换来做为当前视图平面,每一个视图都有各自的横向、纵向和高度方向的定义;

2、当前视图平面为当前坐标系的 XOY 面时:横向正向为 X 轴正向,纵向正向为 Y 轴正向,高度正向为 Z 轴正向;

XOY 面.jpg

▲图 2 XOY 面

3、当前视图平面为当前坐标系的 XOZ 面时:横向正向为 X 轴正向,纵向正向为 Z 轴正向,高度正向为 Y 轴负向;

XOZ 面.jpg

▲图 3 XOZ 面

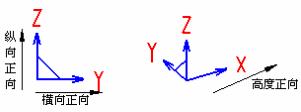

4、当前视图平面为当前坐标系的 YOZ 面时:横向正向为 Y 轴正向,纵向正向为 Z 轴正向,高度正向为 X 轴正向。

YOZ 面.jpg

▲图 4 YOZ 面
