路径两点平移

2022-11-27雕刻路径6820

所谓两点平移的意思就是,定义平移的基点和移动点,通过两点定义平移的距离和方向进行平移变换

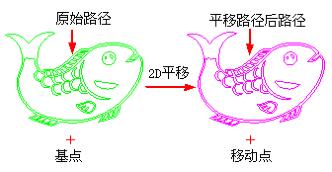

▲图 两点平移

操作步骤:

1、 拾取需要平移的路径,可拾取多个路径对象。

2、 点击【路径编辑】─﹥【2D 平移】菜单项,启动命令。

3、 定义平移基点和移动点,参照【点的输入】;

4、 在输入完移动点坐标后,路径就实现了平移。用户可连续对路径进行多次平移。

说明:

输入的基点和移动点可以是平面内的任意两点。
