两点平移

2021-10-05基础入门9316

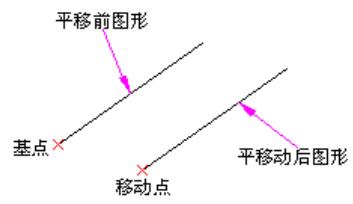

定义平移的基点和移动点,通过这两个点定义平移的距离和方向来进行平移变换。如图1所示。


▲图 1 两点法平移变换

实现方法:

(1)选择要平移的图形;

(2)启动平移变换命令;

(3)输入平移基点和移动点。

操作步骤:

1、选择要平移的图形:

在屏幕上拾取要平移的图形,可拾取多个图形对象。

2、启动平移变换命令:

点击“变换”->“平移”菜单项或变换工具条中的[平移按钮]


▲图 2 平移按钮

3、请输入基点:

输入平移基点,参照<点的输入>。

4、请输入移动点:

输入移动点,参照<点的输入>。

5、请输入基点:

定义下一次平移的基点,或单击鼠标右键结束。可对图形进行多次平移变换。
