刀柄碰撞检查

2022-08-11雕刻路径6263

检查刀具、刀柄等在加工过程中是否与检查模型发生碰撞,保证加工过程的安全,并可以给出不发生碰撞的最短夹刀长度,指导用户最优化备刀。

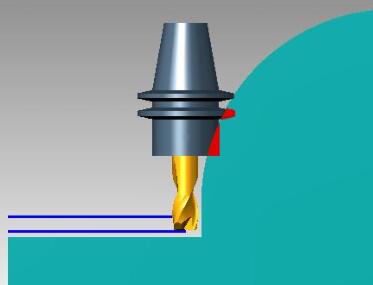

▲图 1 刀柄碰撞检查

参数定义:


点击该按钮,用户可以在弹出的【选择路径】界面内选择要进行检查的路径。


设置干涉检查的参照模型,用户可以选择【工件与夹具】设置或【当前残料模型】作为检查模型。


进行路径检查时,工件面等距距离。


进行路径检查时,夹具面等距距离。


点击该按钮,开始干涉检查。


点击该按钮,系统弹出﹤检查结果﹥信息。


选择该选项,将显示路径,否则将隐藏路径。


选择该选项,将显示加工域,否则将隐藏加工域。


选择该选项,用户可以拾取路径点显示刀具,否则将隐藏刀具。


加工后模型和检查模型的最大偏离值。


干涉检查分布网格的精度。


膨胀刀柄尺寸进行干涉检查,使检查结果更可靠。


膨胀刀杆尺寸进行干涉检查,使检查结果更可靠。


勾选该选项,将对变换后的整体路径进行碰撞检查,否则只对变换前的原始路径进行分析。


记录发生碰撞的路径点,便于查看。

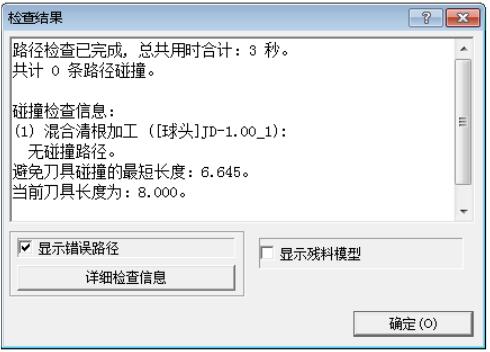

干涉检查结果


▲图 2 检查结果

显示错误路径:

勾选【显示错误路径】,将显示干涉路径。

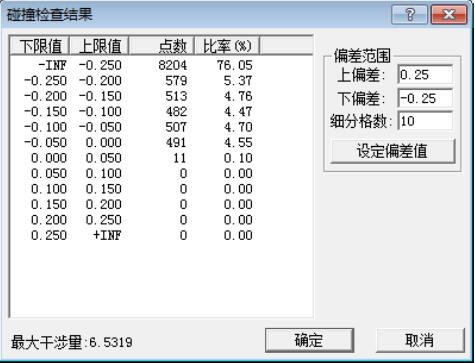

详细检查信息:

点击【详细检查信息】将显示详细的检查结果信息,用户可以查看详细的干涉量。


用户可以重设偏差范围和细分格数,重新查看干涉检查结果。

注意:

进行干涉检查前一定要设置加工刀具的刀杆或刀柄形状。
