加工模拟之选择路径

2022-06-15雕刻路径7563

用户可以直接在左侧列表中选择路径,也可以通过右侧的特征按钮选择路径。

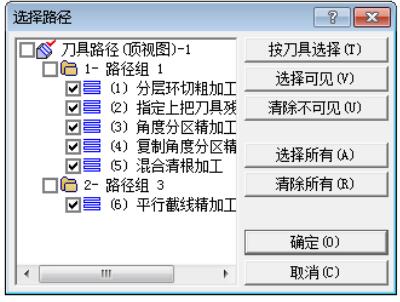

▲图 选择路径

参数定义:

刀具选择:

单击该按钮,在弹出刀具列表中选择一把刀具,则该刀具生成的路径将都被选中。

选择可见:

单击该按钮,则可见的路径全部被选中。

清除不可见:

单击该按钮,所有不可见路径都变为未选择状态。

选择所有:

单击该按钮,所有路径被选中。

清除所有:

单击该按钮,所有路径都变为未选择状态。
