几何形状参数

2022-05-23雕刻路径5812

几何参数仅是显示刀具信息,不能进行编辑。用户要想编辑刀具的几何参数,只能在项目设置中的<刀具表>里进行编辑。

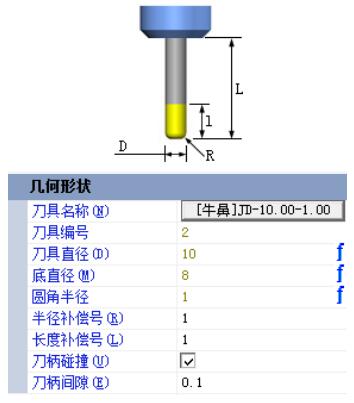

▲图 1 几何形状

参数说明:

刀具名称:

显示当前加工使用刀具的名称。点击名称后面的按钮,将弹出当前刀具列表,用户可以选择其它刀具计算路径。

刀具编号、刀具直径、底直径、圆角半径:

显示当前刀具的编号、直径、底直径、圆角半径等信息。

半径补偿号:

设置半径磨损补偿时,生成路径的初始半径补偿号。

长度补偿号:

设置刀具长度补偿时,生成路径的初始长度补偿号。

刀柄碰撞:

多轴加工时,选择该选项,计算路径时将进行干涉检查并裁剪掉干涉路径,保证的生成路径安全;不选该选项,计算路径时将不进行干涉检查。

刀柄间隙:

选择【刀柄碰撞】时显示该参数,设置刀柄间隙将膨胀刀柄尺寸进行干涉检查,生成的路径更加安全。


▲图 2 刀柄间隙
