过滤刀具盲区

2022-05-22雕刻路径4109

过滤刀具盲区功能主要用于保护镶片刀等底部带有盲区的刀具,避免在一些小的加工区域内生成的路径,有效的保护刀具,避免刀具下刀时发生“顶刀”现象,对刀具和电机造成损伤,如下图所示:

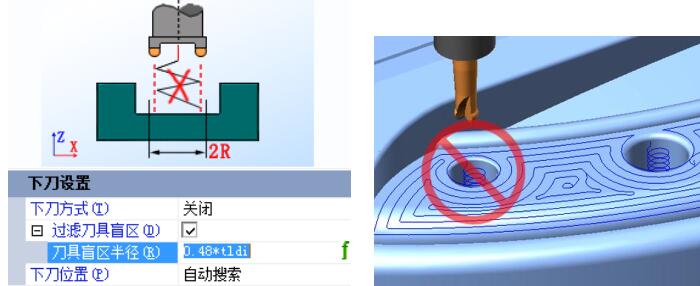

▲图 过滤刀具盲区示意图

刀具盲区半径既不是图形区域上的尺寸大小,也不是刀具本身盲区尺寸;而是指当前刀具使用过滤刀具盲区功能,在某小区域内所能过滤掉的最大路径尺寸半径或最大水平向长度,该值等同于未使用该功能时,在某一小区域内生成路径的最大半径或最大水平向长度。

过滤刀具盲区功能自动将刀具盲区半径和加工刀具直径进行了关系式关联,更换刀具后盲区半径值自动更新,减少人为错误。

过滤刀具盲区半径的计算公式: bldr = 0.48 * tldi;

其中:bldr 表示刀具盲区半径,tldi 表示刀具直径,0.48 为关系式系数,“*”为乘法运算符。
