后台路径管理

2022-03-15雕刻路径9328

精雕软件对后台路径的操作和管理提供了两种模式:

一、后台管理器

二、右键菜单管理

一、后台管理器:

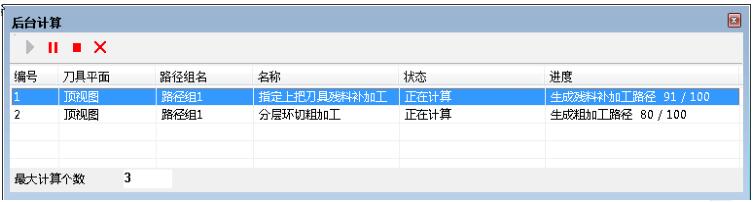

精雕软件提供了后台管理器对当前后台计算的路径进行管理,如图所示:


▲图 1 后台计算管理器

启动后台管理器有2种途径:

(1) 点击状态栏提示栏中的【显示/隐藏后台管理器】按钮,启动后台管理器,如图所示:


▲图 2 显示/隐藏后台管理器

(2) 点击菜单中的【工具】->【显示后台计算管理器】项,启动后台管理器,如图所示:


▲图 3 显示/隐藏后台管理器


▲图 4 功能图标

参数说明:

后台管理器中的各个按钮和选项的定义如下:

开始:对后台管理器中选中的路径开始计算。

暂停:对处于“正在计算”状态的后台路径进行暂停操作。

停止:对处于“正在计算”状态的后台路径进行停止操作。

删除:将选中的路径从后台管理器中进行删除。

最大计算个数:用于控制可同时计算路径的个数,该选项主要是针对多核CPU而言,可提高计算效率。

二、右键菜单

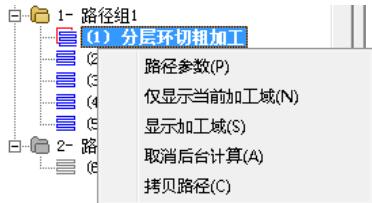

对于正在进行计算的后台路径用户可以通过右键菜单对当前路径进行相应操作,如下图所示:


▲图 5 右键菜单

参数说明:

路径参数:仅提供用户查看路径参数,不能修改。

仅显示当前加工域:显示当前加工域,当前加工域外的图形特征都隐藏。

显示加工域:显示当前路径的加工域,可与其他图形共存。

取消后台计算:取消当前路径正在进行的后台计算。

拷贝路径:拷贝当前路径。
