缩放特征

2021-12-17浮雕12301

按下鼠标左键随意拖动鼠标,对拾取特征进行动态放大/缩小,如图1所示。

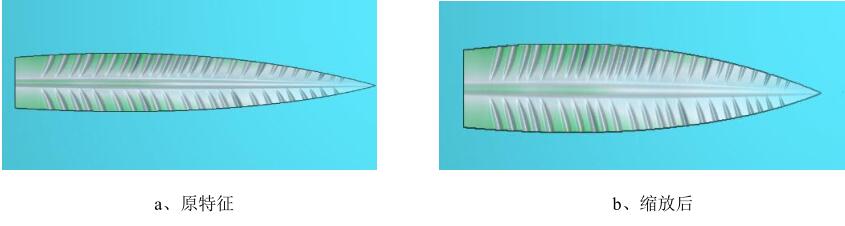

▲图 1 缩放特征

预操作:

用涂色或颜色命令定义特征。

操作步骤:

选择命令“特征→缩放特征”。

缩放特征:

1、按下鼠标左键往右移动,水平方向放大特征。

2、按下鼠标左键往左移动,水平方向缩小特征。

3、按下鼠标左键往上移动,垂直方向放大特征。

4、按下鼠标左键往下移动,垂直方向缩小特征。

5、按下鼠标左键往右上移动,水平/垂直方向放大特征。

6、按下鼠标左键往左下移动,水平/垂直方向缩小特征。

7、按下鼠标左键往左上移动,水平方向缩小,垂直方向放大。

8、按下鼠标左键往右下移动,水平方向放大,垂直方向缩小。

3)如果选上“只操作流动层”,只缩放流动层上的特征,否则缩放复合层上的特征。

说明:

若缩小特征,在原特征边界与现特征边界之间的曲面顶点高度为零,需后续处理把该沟槽填上。若放大特征,新特征边缘处可能出现台阶,需后续处理。
