如何为没有余量的浮雕图加边框?

2024-07-27常见问题11743

今天,我们收到客户发来的一个浮雕图,希望我们为其加上边框。然而,这个图没有余量,也没有现成的边框线条。我们该如何操作呢?今天就为大家讲解一下具体的操作步骤。

步骤一:绘制边框线条

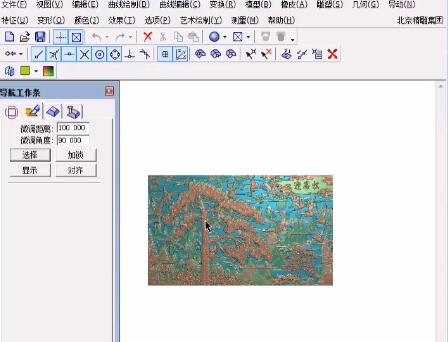

1、打开精雕软件并输入浮雕图:

-启动精雕软件,导入客户提供的浮雕图。

2、绘制矩形边框:

-进入二维-曲线绘制模式,绘制一个与模型尺寸相同的矩形。

-这样,我们就得到了一个与浮雕图尺寸匹配的边框线条。

步骤二:增加浮雕图余量

1、选中模型并增加余量:

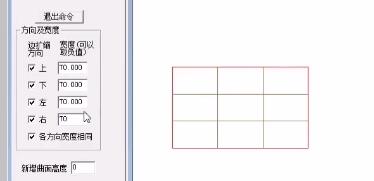

-在软件中选中浮雕模型,选择“艺术曲面-修剪-矩形网格边扩缩”功能进行扩缩。

-例如,如果需要增加7公分的余量,可以在相关设置中输入7公分。

2、创建边框曲线:

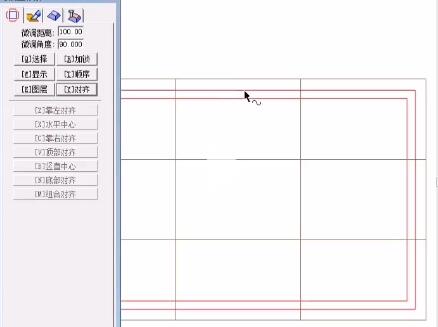

-在模型周围绘制一个3公分的边框曲线。

-使用“编辑单线等距”功能,使边框线条与浮雕图保持适当距离。

步骤三:调整边框深度和形状

1、检查浮雕图深度:

-查看浮雕图的深度(Z向变换),例如如果深度为7.2毫米,记录下这一数值。

2、调整边框深度:

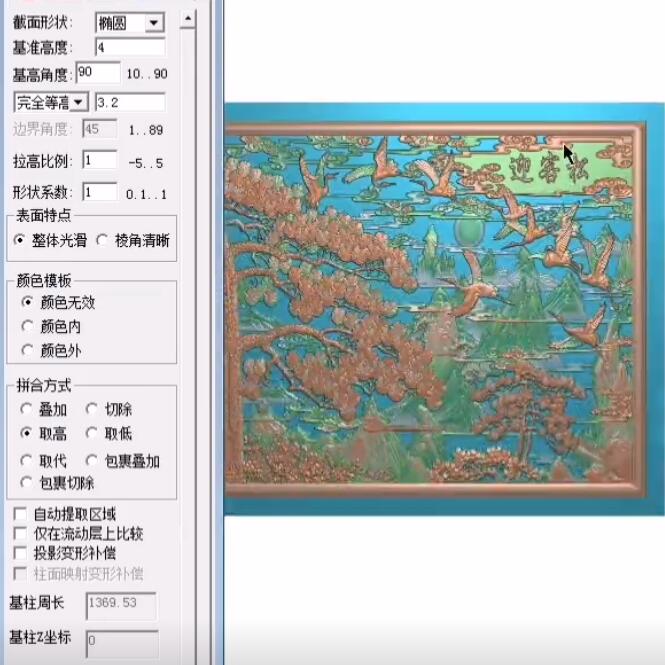

-进入“雕塑”-“区域浮雕”选项。

-设置边框的深度,基高4毫米,完全等高3.2毫米。

-确保边框高度与浮雕图一致,颜色无效、取高。

通过以上步骤,我们可以快速、方便地为浮雕图加上边框,满足客户的需求。如果在操作中有任何疑问,欢迎在加老师微信留言,我们将及时解答。
