如何使用精雕软件快速创建曲面牌匾边框?

2024-06-04常见问题815

在这篇文章中,我们将详细介绍如何使用精雕软件来创建面边框,一个常见但关键的技术,用于增强3D模型的视觉效果和功能性。我们会逐步解析整个过程,确保您能够顺利实现所需的设计。

步骤1: 创建基础矩形模型

首先,打开精雕软件,创建一个矩形模型。这是制作面边框的基础,确保矩形的尺寸和位置符合您的设计要求。

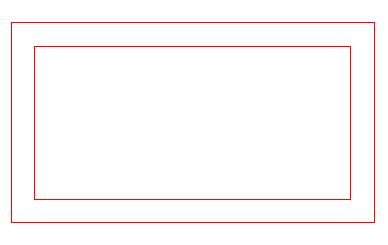

步骤2: 应用单线等距工具

在模型的曲线边辑中找到“单线等距”工具。使用此功能在矩形周围创建一个等距轮廓。这一步骤对于后续的切割和雕刻工作至关重要,确保单线等距确切无误。

步骤3: 绘制水平参考线

继续画一条水平线作为参考,这条线将帮助我们在后续步骤中准确放置截面。确保这条线是完全水平的。

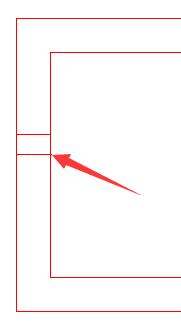

步骤4:绘制截面

在模型上从指定位置开始绘制边框的截面。这一步骤涉及到创造边框的实际外形,需根据设计需求精确执行。

步骤5:定义高度并连接线条

确保设置好截面的高度,并使用“连接”工具将所有线条连接成一个连续的路径。这一步是为了确保在模拟时各部分能够正确合并。

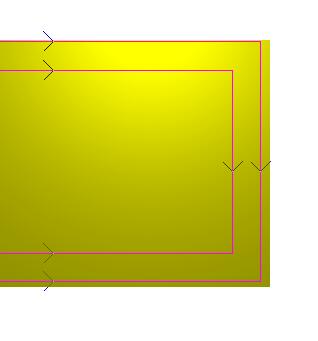

步骤6: 调整线条方向

在“变换”菜单中,将所有线条调整为顺时针方向。这一步骤对于确保扫略面工具正确应用至关重要。

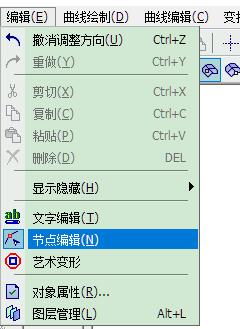

步骤7: 进行节点编辑

回到2D视图,使用“节点编辑”工具对边框的节点进行调整。选中所有四个点,点击“分离节点”,然后取消节点的集合状态。

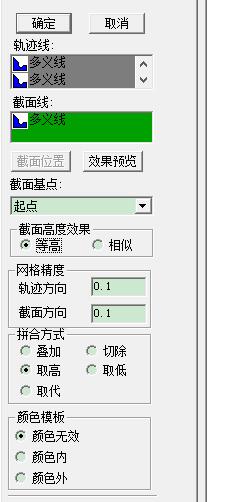

步骤8: 应用扫略面工具

最后,在虚拟雕塑中几何命令找到“扫略面”工具,选择之前定义的两条轨迹线和截面线。设置截面高度为等高,完成设置后点击确定。

步骤9: 查看和修改成品

使用“地图方式显示”选项查看完成的面边框。此时可以对设计进行最后的调整,确保满足所有设计需求。

通过遵循以上步骤,您可以利用精雕软件高效创建专业的面边框。本教程旨在提供清晰的指导,帮助您利用精雕软件的强大功能,优化您的3D建模流程。记得实践中细心调整每一步,确保最终产品的质量和精确性。
