建立模型辅助完成波浪板的单线刀路操作

2023-10-15常见问题28956

在处理深浅不一的波浪板时,直接进行单线刀路操作较为麻烦。因此,我们需要先建立一个模型来辅助进行操作。下面将介绍如何在三十秒内学会建立这个模型,并进行单线刀路操作。


步骤一:画好线条

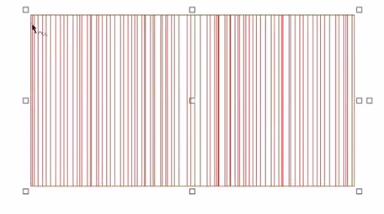

首先,我们需要提前画好线条。在精雕软件中绘制波浪板的线条。


步骤二:提取轮廓线

完成线条的绘制后,复制一份线条,并使用绘图软件中的艺术绘制功能进行区域提取。在区域提取操作中,选择提取内轮廓,并删除原始图形。确认操作后,即可提取出封闭的轮廓线。


步骤三:进行区域浮雕

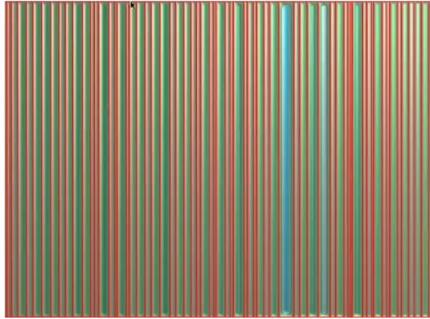

选择所有的轮廓线,并在绘图软件的艺术曲面功能中进行区域浮雕操作。在区域浮雕设置中,使用实际高度作为高度参数,并根据实际尺寸填写x方向和y方向的补偿值。根据具体情况,填写合适的数值。确认操作后,即可得到一个模型。


步骤四:变换模型

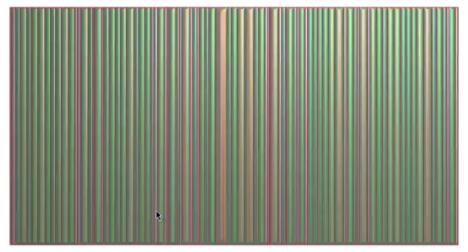

进入虚拟雕塑工具,选择模型,并使用Z向变换功能进行变换。根据需要,选择镜像操作,将模型变为凹的形状。


步骤五:进行单线刀路操作

完成模型的建立和变换后,即可进行单线刀路操作。根据需求,选择合适的刀具和切削参数,对波浪板进行切削。

通过以上步骤,我们可以快速建立一个模型来辅助进行深浅不一的波浪板的单线刀路操作。这样操作不仅可以简化计算过程,还可以提高工作效率。希望以上步骤对您有所帮助!
