精雕软件如何冲压高度?

2021-07-06常见问题15685

冲压:

指刷子所经过的地方,高度的高低变化冲压命令里面包括均等冲压、绝对冲压、相对冲压、高点冲压、地点冲压、中心冲压,其中最常用的是绝对冲压和均等冲压,下 面具体介绍这两种不同方式的冲压。

均等冲压:

均等冲压必须要结合整体固话命令来用,在原有造型上均匀的增加一层高度或者降低一层高度(冲压深度为正数即为增高高度,为负数即为降低高度)具体操作步骤如下:

选择菜单栏-雕塑-冲压-均等-设置参数(注意均等冲压要一次完成要加高区域,如果中途结束命令,再次使用均等冲压也不能完好相接)如下图。

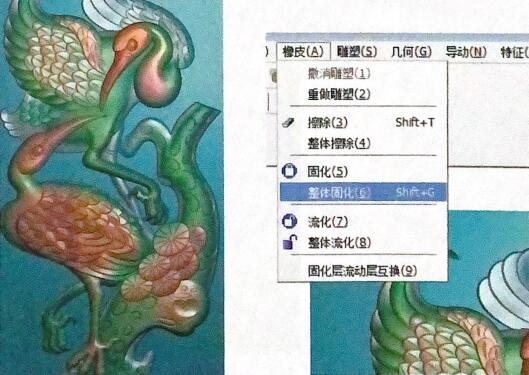

▲图1 整体固话

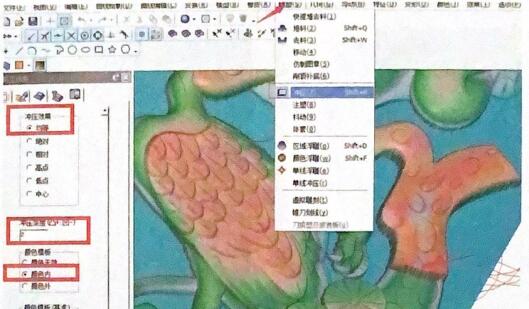

▲图2 均等冲压

绝对冲压:

刷子所经过的地方全都是参数设定的高度。

具体操作步骤:

选择菜单栏-雕塑-冲压-设置参数-左键点击如下图所示。

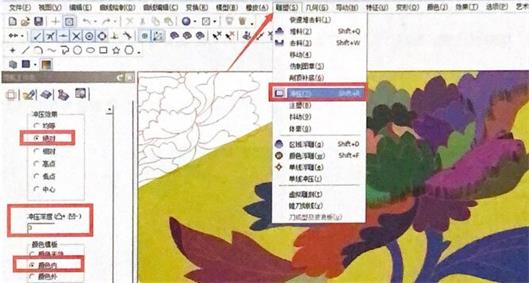

▲图3 绝对冲压

说明:

精雕软件冲压深度都是以毫米()为单位,和公分之间的换算是10进制的,也就是说如果你的雕刻深度是1公分,那么冲压深度就要输入10, 同均等冲压一样, 冲压深度为正数即为增高高度,为负数即为降低高度。

冲压后要了解两种显示方式

1、图形方式显示(shift+N)

2、地图方式显示(shift+B)

步骤:

选择菜单栏-选项-图形方式显示(图形指的是颜色方式显示)如下图。

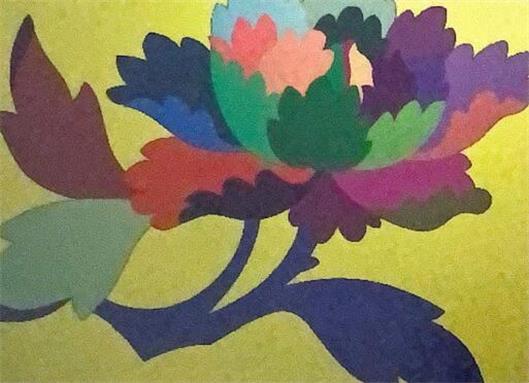

▲图4 颜色显示方式

选择菜单栏-选项-地图方式显示(图形指的是模型高度方式显示)如下图。

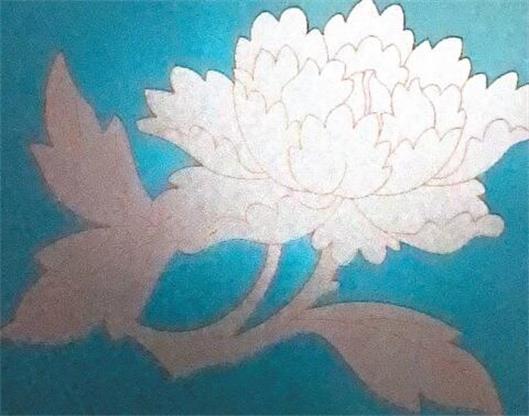

▲图5 图形显示方式
