精雕如何调整浮雕步长?

2021-07-05常见问题10465

步长是指水平及垂直方向网格点间距,系统默认的步长是0.1,步长越小精度越高,反之精度越低。所谓顶点数就像手机的像素,600万800万,数值越高对应的精度就越高,反之越低。

那么步长和顶点数又有什么关系呢?其实我们在调整模型精度时,步长和顶点数二者选择一个调整即可,在调顶点数时步长会跟着变化,他们二者之间大约是2倍的关系,但是没有具体的公式可以套用,图片越大对应的顶点数就越高,顶点的总数决定了系统的运行速度。一般该参数在1000万之内,在高配置的机器上,顶点数可达1亿左右。

具体操作步骤如下:

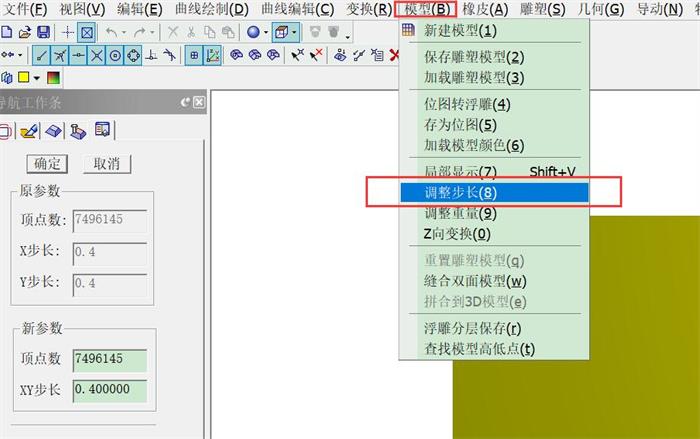

1、在虚拟雕塑环境下找到菜单栏--模型--调整步长--设置参数-确定如下图,这里用的是精雕新版,老版本精雕jdpaint调整步长方法类似,也是在同环境下,步骤一样。


▲图1 调整步长

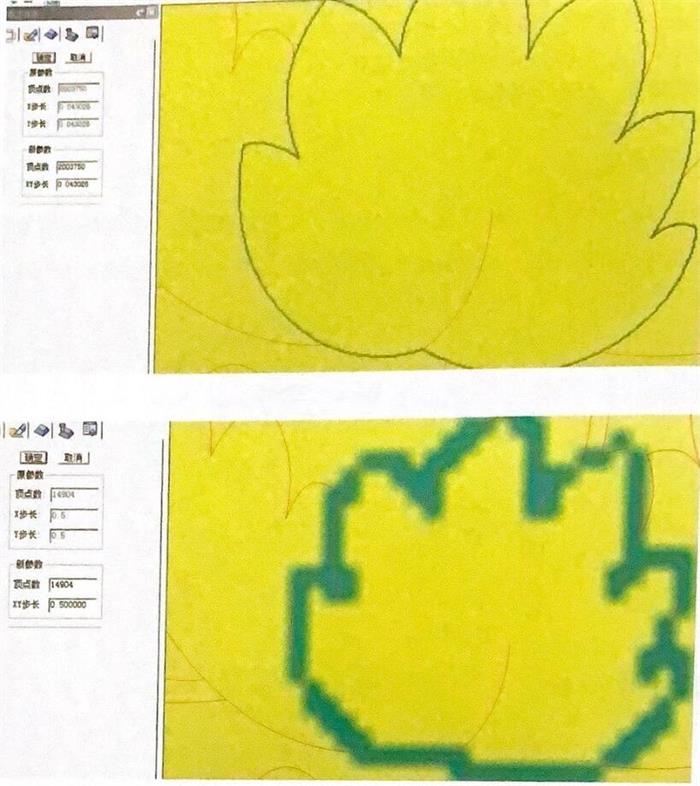

2、模型大小一样,步长不同时对比图如下图,这个精度对比还是很明显的。


▲图2 步长调整前后对标

从而说明步长越小精度越高,反之越低。

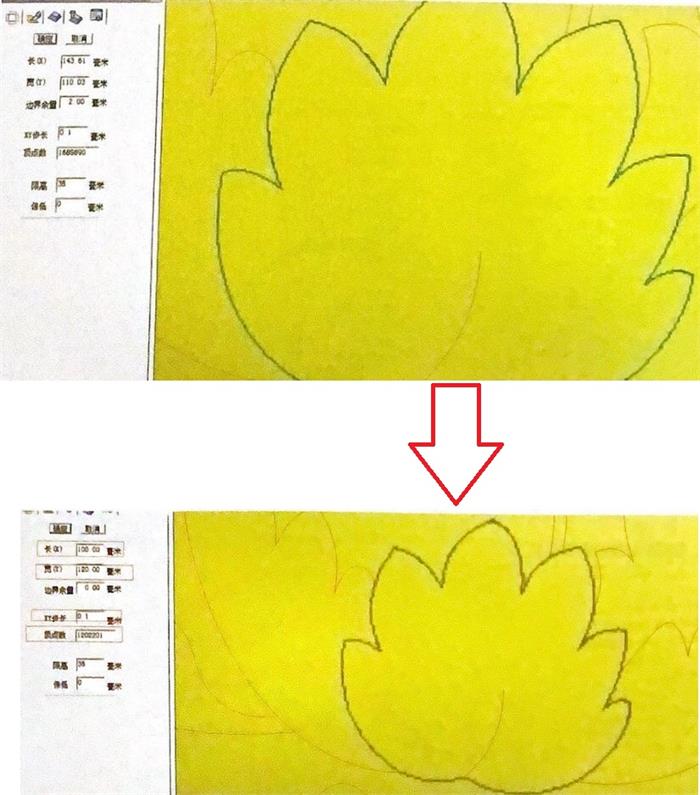

3、模型大小不同,步长都是0.1的时候填色对比,如下图。


▲图3 步长都是0.1填色对比

从而我们也就验证了以上说法,图片越大顶点数越高,步长同为0.1精度却越高。

总结:

步长大小设定和电脑的配置有关和客户的要求有关和不同产品的加工工艺有关,步长设定值没有固定数值。
