精雕如何新建浮雕模型?

2021-07-03常见问题18931

之前有分享过已经详细讲解过浮雕描线的方法及注意事项,那么本文主要讲解怎么根据已经画好的线条新健虚拟雕塑浮雕的,

虚拟雕塑的对象是一 张特殊的矩形网格-由M*N个按顺序水平放置的正方形组成。

具体步骤如下:

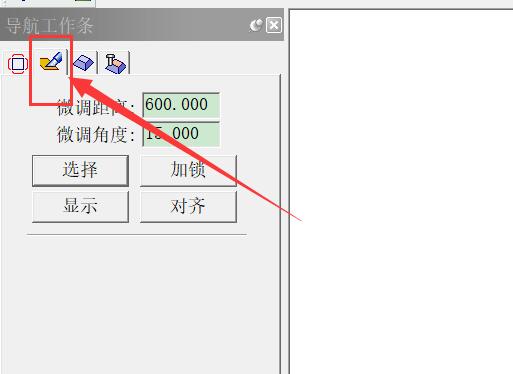

1、首先点击导航工具条中的虚报雕塑工具。如下图。(这里用到软件是精雕新版本artform做的演示)。


▲图1 虚拟雕塑

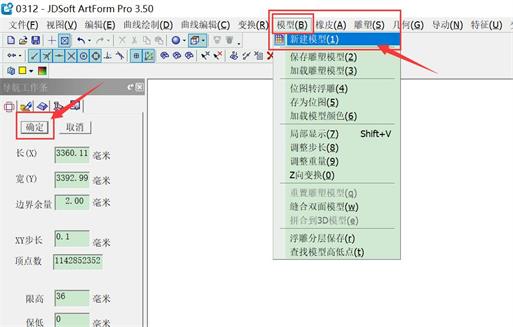

2、拉框选中已经绘制好的线条,模型-- 新建模型-设置参数-确定,即可完成模型的创建。如下图所示。


▲图2 虚拟雕塑

参数定义:

长(x):

是指这朵花水平方向尺寸;

宽(y):

是指这朵花垂直方向尺寸;

xy步长:

是指水平和垂直方向网格点之间的间距;

边界余量:

指这朵花左右和上下边界的加宽量;

顶点数:

指模型精度,相当于手机的像素一样;

限高:

指模型的限高值;

保底:

指模型的保底值。

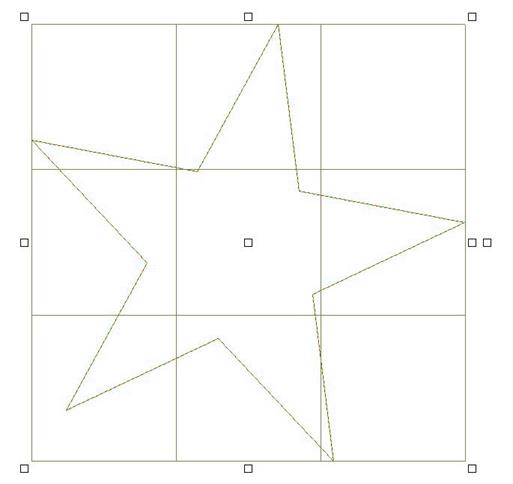

期塑操作完成之后,点击精雕软件2D绘制环境按钮进入2D绘制环境,工作雕塑模型及参考雕塑模型以矩形网格的形式出现于2D 绘制环境中,此时所针对网格曲面的操作同样也适用于该雕塑模型。如图下图所示。


▲图3 浮雕模型
