如何将浮雕图精准贴合到3D栏杆模型上?

2025-06-15常见问题787

在完成3D栏杆建模后,很多设计师会希望进一步提升栏杆的艺术性和细节表现。今天,我们将继续学习在精雕软件中如何将浮雕图精确贴合到3D栏杆模型上,帮助你快速实现从建模到精美雕刻效果的完整流程。

🔗推荐阅读:如何在精雕软件中快速绘制楼梯栏杆模型?

第一步:展开栏杆模型表面

首先,我们需要将栏杆模型进行圆柱面展开,为浮雕贴图打下基础。

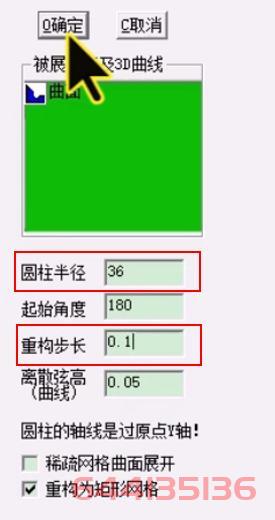

1、点击左侧菜单栏中的【艺术曲面】选项,选择下拉菜单中的【柱面展开】功能;

2、选中你已经绘制完成的栏杆3D模型;

3、将“圆柱半径”设置为栏杆X方向尺寸的一半;

4、将“步长”设置为0.1,然后点击【确定】;

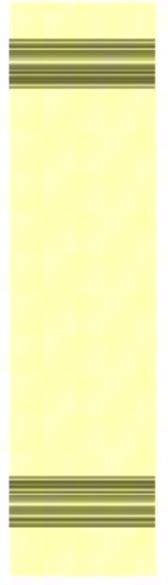

5、此时,系统会生成一个展开后的图形,供我们后续操作。

第二步:添加并拼合浮雕图

展开图准备好后,我们就可以把浮雕图案映射上去。

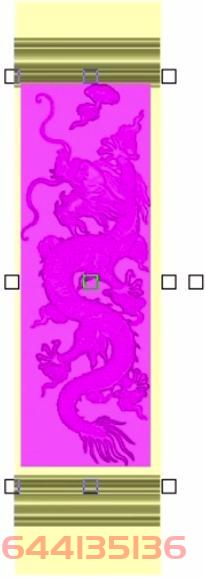

1、将你准备好的浮雕图拖动到展开后的图形上;

2、调整浮雕图的位置与大小,确保其覆盖在合适的区域;

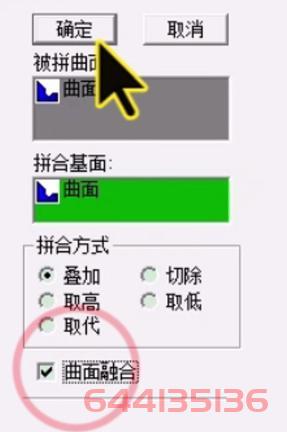

3、点击【艺术曲面】中的【拼合】功能:

  • 被拼曲面选择浮雕图;

  • 拼合基面选择展开后的栏杆展开图;

  • 勾选【曲面融合】选项;

4、点击【确定】,完成浮雕与展开图的拼合操作。

第三步:创建映射矩形,进行圆柱面贴图

为了将浮雕贴图回映射回栏杆模型,我们还需要一个辅助矩形来控制贴图位置。

1、使用绘图工具画一个矩形,尺寸需与展开图一致;

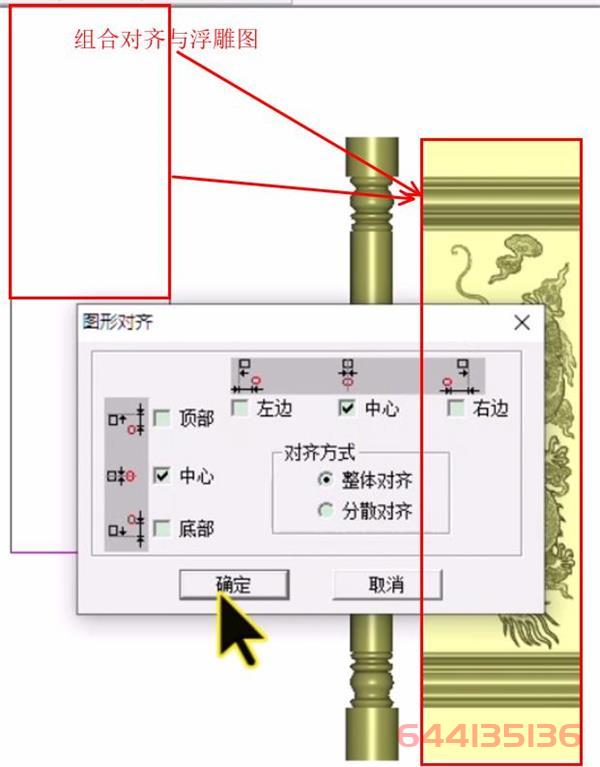

2、选中矩形与栏杆模型,点击【对齐】-【组合对齐】,确保位置精确;

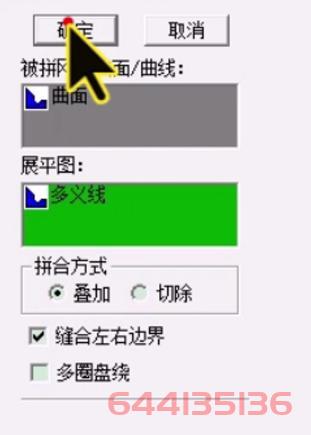

3、返回【艺术曲面】菜单,选择【圆柱面映射拼合】:

  • 拼合图选择刚刚拼好的浮雕图;

  • 展平图选择刚绘制的矩形线条;

4、检查预览无误后点击【确定】,即可完成浮雕贴图的圆柱面映射。

通过以上三个步骤,我们成功地将浮雕图完美贴合在栏杆的三维模型上。掌握这一技巧,将为你的三维建模与雕刻设计工作带来更高效的创作体验。
