如何在精雕软件中快速设置钻孔路径?

2025-02-08常见问题3222

在精雕软件中进行钻孔操作时,如何设置路径是每个使用者都需要掌握的基本技巧。本文将为您详细讲解如何在板材上进行钻孔路径的设置,步骤简单明了,适合新手及经验较少的用户。

一、确定钻孔位置并绘制路径

首先,我们需要确定钻孔的位置并在精雕软件中绘制出钻孔的路径。

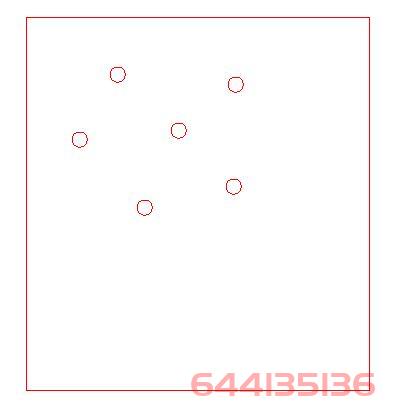

绘制钻孔位置:

在绘制钻孔位置时,您可以选择绘制点或者绘制圆。这里以绘制圆为例,如果您打算钻一个直径为6毫米的孔,您需要绘制一个半径为3毫米的圆(即直径6毫米)。

打开精雕软件后,点击绘制圆形工具,输入半径值,按回车键确认。根据需要,您可以复制多个圆,分别表示多个钻孔的位置。

二、进入加工界面并设置路径

完成钻孔位置的设置后,接下来进入加工界面,开始设置钻孔的加工路径。

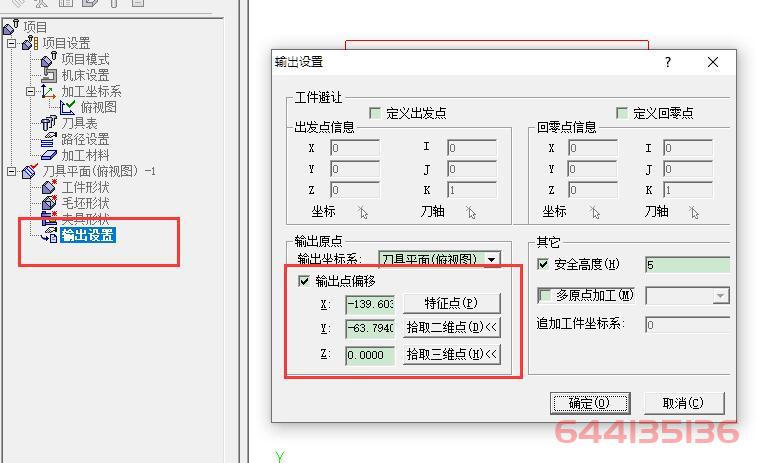

1、设置输出点:

在精雕软件的界面中,双击“输出设置”,然后勾选“输出点偏移”并选择“拾取二维点”。接下来,确定输出点的位置,通常我们会习惯选择板材的左下角作为标准位置,点击确认即可。

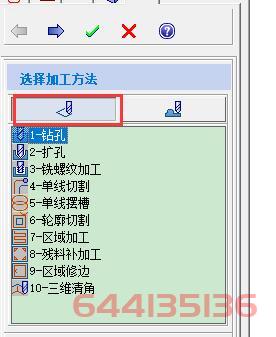

2、选择钻孔路径:

进入“刀具路径”设置界面,选择“路径向导”,在2.5轴加工组中选择“钻孔”操作,点击“下一步”。接着选择适合的钻头(例如,选择直径为6毫米的平底刀具作为示范),并应用确认。

三、调整参数并设置加工深度

接下来需要调整钻孔的加工参数,包括路径类型、深度等设置。

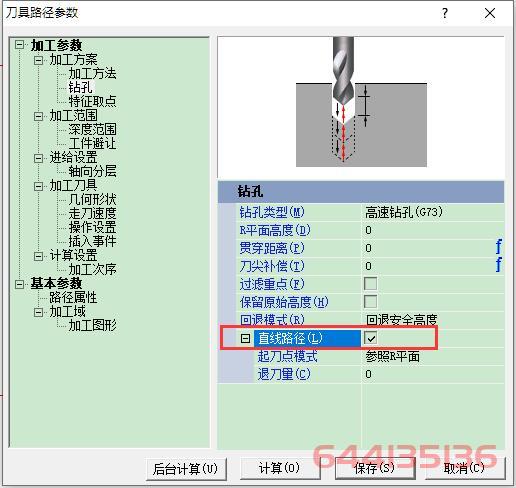

1、设置路径类型:

在路径设置中,勾选“直线路径”,以确保钻孔路径的顺畅。

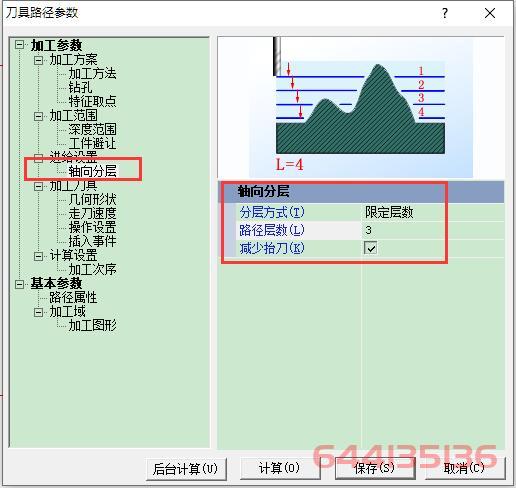

2、设定加工深度和轴向分层

输入每个钻孔的深度范围。比如,如果钻孔深度为1厘米,您可以设置该深度值。同时,如果钻孔较深,可以通过“轴向分层”进行分层处理。假设每层深度为3毫米,可以设置3层深度来逐步完成钻孔操作。

四、定位和计算钻孔路径

1、设置定位高度:

在“操作设置”界面中,可以为钻孔路径设定相对定位高度。确保操作过程中刀具与板材表面保持合适的距离,以避免误操作。

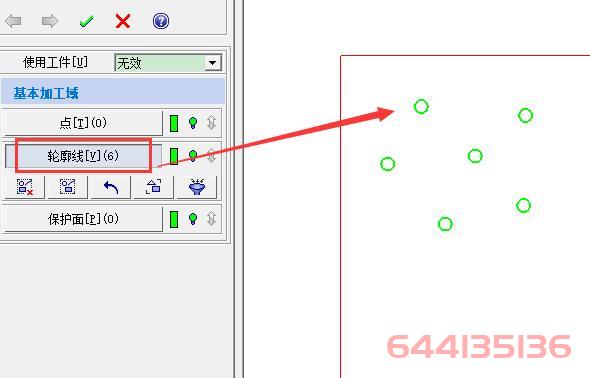

2、选择加工图形并计算路径:

通过“加工图形”选项,拾取钻孔位置的图形,并框选需要钻孔的线。点击确定后,点击“计算”按钮,软件将自动为您生成钻孔路径。

通过以上步骤,您可以在精雕软件中轻松设置钻孔路径。不论是对于新手还是有经验的操作员,这种简便的操作流程都能帮助您高效地完成钻孔任务。掌握这些基本技巧后,您可以灵活调整不同参数,满足更多的加工需求。
