如何使用维宏控制系统实现刀具路径阵列批量加工?

2024-12-30常见问题4731

维宏控制系统是众多加工厂商常用的数控软件,其功能强大且操作便捷。本文将详细为大家讲解如何利用维宏控制系统,通过刀具路径阵列功能实现批量加工。无论你是初学者还是资深操作员,都能从中受益!

第一步:加载刀具路径文件

1、打开维宏控制软件

启动维宏软件后,点击菜单栏中的“文件”,选择“打开并装载”。

2、导入刀路文件

在弹出的文件窗口中,选择目标刀具路径文件并点击“打开”。随后按下快捷键F8,对当前刀具路径进行仿真操作。

>提示:此时,你会发现刀路文件仅包含单个刀路。接下来,我们将通过阵列功能实现批量加工。

第二步:使用阵列功能设置批量加工

维宏控制系统支持通过内置的阵列加工功能,快速生成多刀具路径文件。以下是详细步骤:

1、进入阵列加工设置

在菜单栏中点击“编辑”,选择“阵列加工”功能。

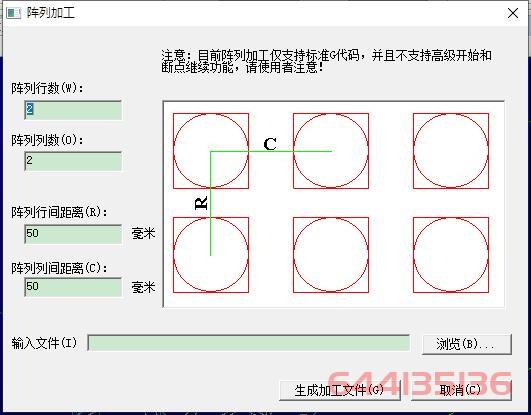

2、设置阵列行列数量

在阵列加工的设置窗口中:

-阵列行数:设置为2(表示两行)。

-阵列列数:设置为3(表示三列)。

3、调整间距

根据实际刀具路径的大小,合理设置横向间距和纵向间距,以确保加工精度及成品效果。

第三步:生成批量加工文件

1、生成加工文件

确定好阵列参数后,点击“生成加工文件”。系统将自动生成批量加工的刀具路径文件。

2、保存加工文件

在弹出的保存窗口中,选择存储位置并点击“保存”,生成的文件将直接导入维宏控制系统中。

第四步:执行批量加工

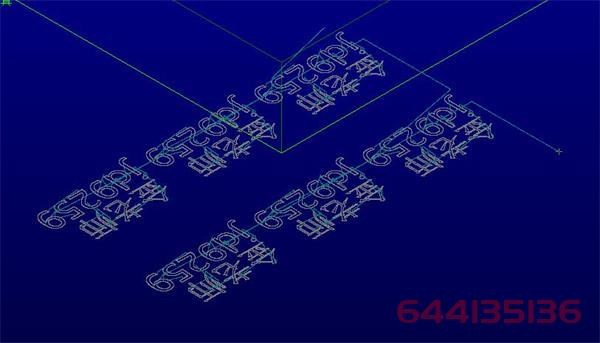

完成以上操作后,你即可在维宏控制系统中找到批量加工的刀具路径文件。确认加工参数并启动设备,即可实现批量加工。

注意事项

-间距设置:确保间距参数准确,以避免加工件重叠或材料浪费。

-刀具选择:根据加工材料和图形复杂度选择合适的刀具,提升加工效率。

-加工模拟:生成阵列加工文件后,建议再次进行仿真,确保路径无误。

通过上述步骤,你可以轻松掌握在维宏控制系统中利用刀具路径阵列功能实现批量加工的方法。这一功能不仅提高了工作效率,还能减少手动操作的出错率,为加工生产带来显著的效益!
