如何快速在精雕软件中制作楼梯柱子?简单步骤解锁3D设计技巧

2024-11-20常见问题3790

在精雕软件中,制作楼梯柱子看似复杂,其实掌握几个简单步骤就能快速完成。本文将为您详细讲解如何从二维图形到三维模型,实现精准设计与高效操作。

第一步:绘制二维图形

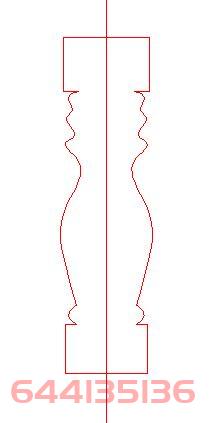

1、创建基础二维图形

在精雕软件中,首先进入2D环境,绘制出楼梯柱子的基础二维轮廓线。这里可以自由调整轮廓形状,以确保符合实际需求。

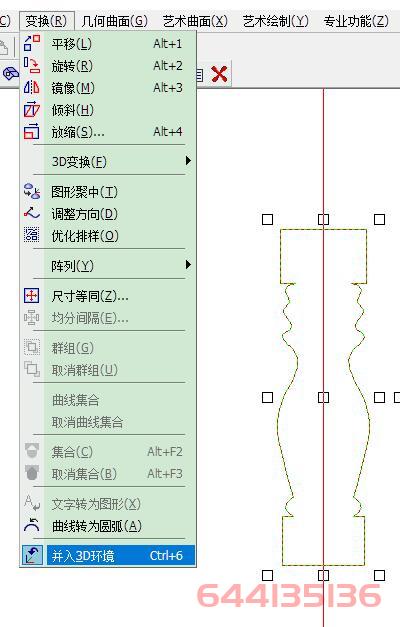

2、准备进入3D环境

完成二维设计后,确认图形无误,选中线条后,选择变换下的并入3D环境中,为下一步的立体设计做准备。

第二步:生成三维模型

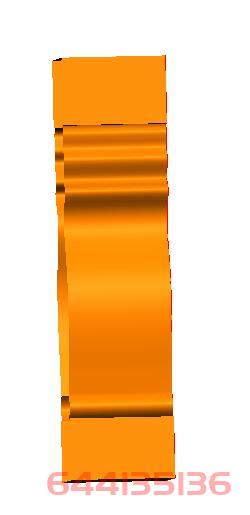

1、选中线条并进行拉伸

在3D环境中,选中之前绘制的线条,进入“曲线绘制”功能,选择“拉伸面”。

-通过鼠标自由拉动,调整模型高度。

-如果需要标准化尺寸,可以直接输入具体参数,例如设置高度为4。

2、复制并旋转

-按住`CTRL`键并配合方向键复制出一个对称的柱子模型。

-进入“变换”功能,选择“图形翻转”,在翻转选项中选择Y轴方向旋转,然后点击“确定”。

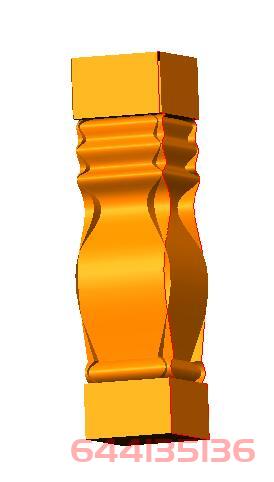

3、调整位置对齐

将复制并旋转后的柱子移动到适当位置,与原始模型精准对齐。

第三步:裁剪多余部分

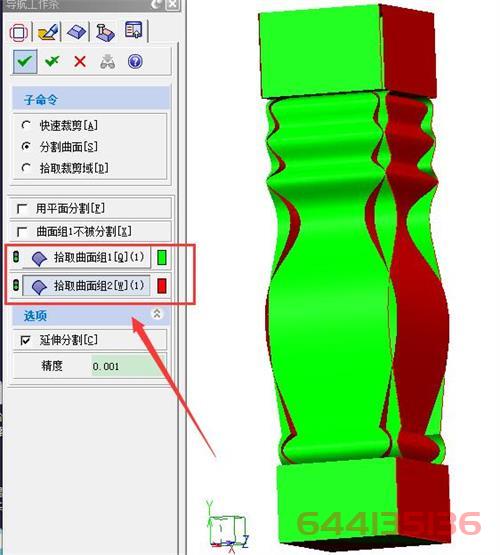

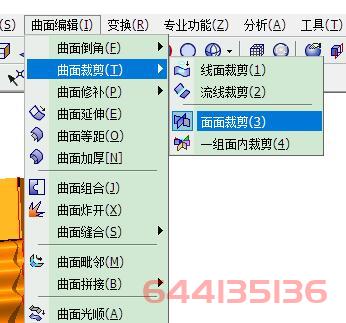

1、进入曲面编辑,使用面面裁剪工具

-打开“曲面编辑”功能,选择“面面裁剪”。

-按顺序拾取需要裁剪的两个曲面后,点击确定,系统将自动识别并处理重叠部分。

2、删除冗余部分

,使用`Delete`键,删除裁剪掉的多余部分,确保模型干净整齐。

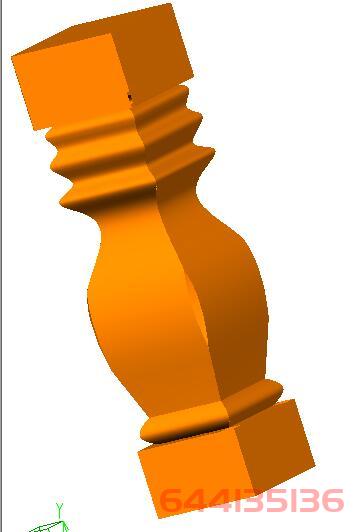

第四步:完成模型设计

裁剪完成后,您的立体楼梯柱子模型就制作完成了!此时可以根据需要进一步调整或保存设计。

小结:高效完成3D楼梯柱子设计的秘诀

通过精雕软件的简单操作,从二维绘制到三维成型,仅需几个步骤即可完成楼梯柱子的设计。无论是自由创作还是标准化尺寸,这种方法都能满足多样化需求,提升设计效率。

你学会了吗?是否还有更快的方法?欢迎分享你的见解!
