如何快速提取精雕浮雕图中的镂空线条?一招搞定,必须收藏!

2024-09-12常见问题7633

在制作精雕浮雕图时,很多朋友都会遇到这样的问题:网上买来的精雕图既没有颜色,也没有线条,想做镂空效果该怎么办呢?其实,只需掌握一个简单的方法,就能快速提取镂空所需的线条,解决浮雕图的困扰。今天就来教你一招,轻松搞定,绝对实用,一定要收藏!

步骤详解:

1、进入虚拟雕塑环境

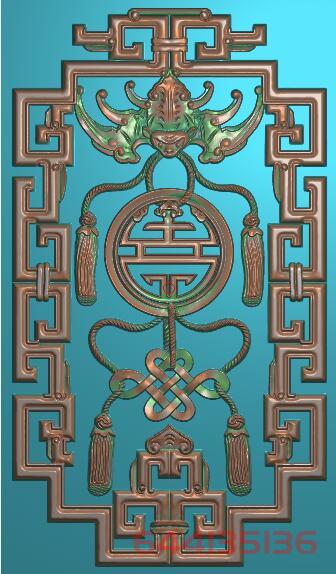

首先,打开你的精雕浮雕图,并进入软件的虚拟雕塑环境。并且切换图像的显示方式为“图形方式显示”。

2、切换颜色显示

为了更好地提取镂空线条,我们需要切换当前图像的颜色显示。按下快捷键`Q`,将默认的黄色切换为其他颜色即可。

3、分离零平面与浮雕层

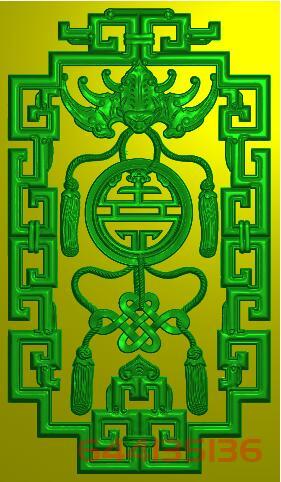

接下来,按下键盘上的`B`键,快速给浮雕部分填充上颜色。这一步的作用是将零平面与浮雕层进行分离。

4、矢量化镂空线条

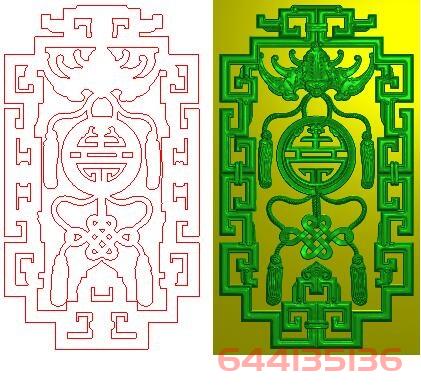

当颜色填充完成后,点击软件顶部菜单栏中的“颜色”选项,选择“颜色区域矢量化”功能。然后,使用鼠标左键点击刚刚填充的颜色区域。此时,软件将会自动提取出该区域的线条图形。

总结:

通过以上简单的几步操作,你就可以快速从精雕浮雕图中提取出镂空线条。这个方法非常方便且高效,特别适合需要对浮雕图进行切割或者镂空的朋友。记得收藏起来,以备不时之需!
