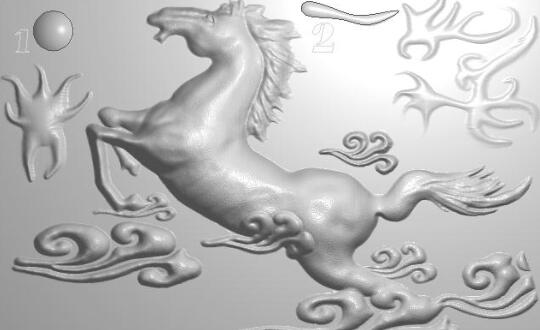

材料光滑衰减搬家,如图1边及右上角的图形分别为图中“1”“2”特征经推拉后得到。


▲图 1 推拉

操作步骤:

1)选择命令“变形→推拉”,系统弹出如图8-3所示对话框。

2)推拉变形:

a、实时推拉:调整刷子大小,刷子直径不宜太大,一般不超过4mm,因为只有当鼠标移动距离超过一个刷子半径时系统才进行推拉操作,刷子直径太大时,交互性能不好。

按下鼠标左键快速移动,即可实现推拉操作。一般从料多的地方到料少相对平坦的地方推拉,或从料少平坦的地方往料多的地方推。如果推拉的起点及轨迹处都比较平坦,则推拉效果不明显。

b、非实时推拉:推拉过程中,系统不动态显示结果,只有在鼠标左键抬起后才显示结果。推拉起点处的材料将推拉倒鼠标左键抬起时的位置,中间光滑过渡。常用于某一特定区域扩大或缩小。

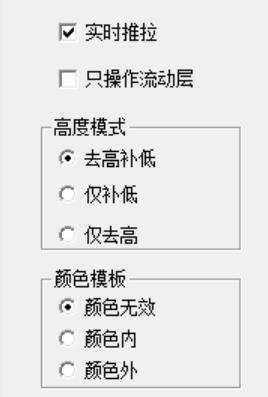

▲图 2 推拉参数设置

推拉参数定义:

实时推拉:

实时推拉/非实时推拉模式。

高度模式:

高度改变模式。

颜色模板:

颜色如何界定推拉操作的影响范围。
