任意曲线排文本的编辑

2021-11-11基础入门13430

在精雕软件中除了圆和椭圆之外的图形上排列的文本都叫任意曲线排文本:

1、非闭合图形如样条曲线、圆弧、直线等开曲线排文本是任意排文本。

2、除了圆和椭圆外的闭合图形如矩形、多边形、星形等闭合曲线排文本,也是任意排文本。

无论是开曲线,还是闭合曲线排文本都有共同的性质,它们的排列和编辑都是一样的。

任意曲线排文本的编辑

图 1 任意曲线排文本的编辑

实现方法:

(1)选择任意曲线排文字对象;

(2)点击“曲线排参数编辑”按钮;

(3)修改曲线排参数,并确认新的参数应用被选的文字对象。

操作步骤:

1、选择文字对象:

用鼠标左键点击。任意曲线排文本对象,选中需要编辑的文字对象。

2、点击“曲线排参数编辑”按钮:

点击导航工具栏中“[曲线排参数编辑]”按钮,弹出对话框,对话框中显示了当前被选曲线排字串的参数。

3、编辑参数并确认:

修改被选曲线排字串的参数,并确认新的参数应用被选的文字串。如果对其中的参数进行了修改,要点击“[应用]”按钮进行认可;如果想退

出此对话框进行其它的编辑,就点击“[关闭]”退出。

参数定义:

对齐

与圆和椭圆排的用法相同。

变换:

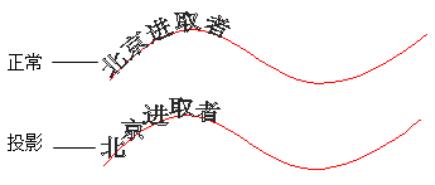

文字对象中字符在曲线上的排列方式,与圆和椭圆排的用法相同。如图2所示。

文字在曲线上的排列方式

图 2 文字在曲线上的排列方式

放置:

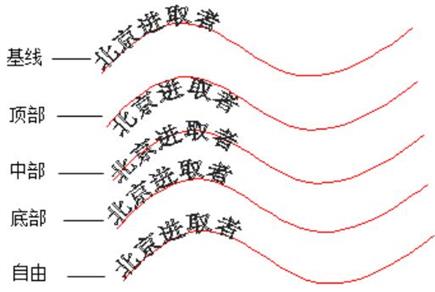

文字对象在曲线上的位置,也就是文字对象与曲线的相对位置关系。与圆和椭圆排的用法相同。如图3所示。

文字对象在曲线上的位置

图 3 文字对象在曲线上的位置

方向:

文字对象排列时,与曲线的方向相同,还是与曲线的方向相反。

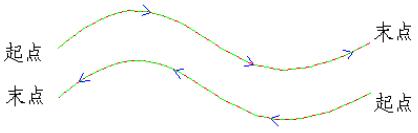

绘制的曲线是有方向的,非闭合曲线的方向是从起点到末点,闭合曲线的方向分顺时针和逆时针两种,它的方向可以通过方向调整工具查看和修

改,如图4所示。

曲线的方向

图 4 曲线的方向

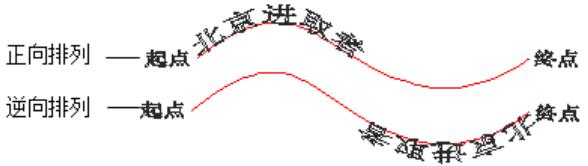

正向排列:文字串的排列方向与图形的方向一致。

逆向排列:文字串的排列方向与图形的方向相反。

如图5所示。

文字在曲线上的排列方向

图 5 文字在曲线上的排列方向

基准:

文字对象以曲线的某个点的位置为基准进行排列,这个基准决定了文字串的位置。

1.角度基准:

文字串以图形上某一角度上的点为基准进行排列。

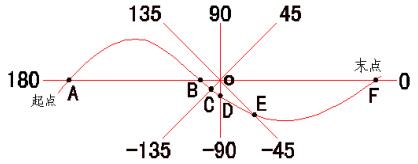

以曲线的中心点O为起点,每隔45度绘制一条射线,如图6所示,有的射线与曲线有交点,有的射线与曲线没有交点。


图 6 角度基准

这些有角度的射线与曲线相交的点就是曲线的角度基准,如A、B、C、D、E、F点,基准角度为这条射线的角度。

如果这条射线与曲线没有交点,那么,在这个角度上曲线就没有基准点,文字串就不能进行排列,如上图中45度、90度、135度的射线与曲线就没有交点。

如果这条射线与曲线有两个以上的交点,那么,就选取距离中心点最近的交点作为在这个角度上曲线的基准点,如上图中180度射线与曲线的交点B就是输入基准角度为180度时的基准点。

2.长度基准:

文字串以图形上距离起点或末点的长度位置点为基准进行排列。

基准距离值的判断与输入,前提是“正向排列”:

  • 非闭合图形也是有方向的,方向是从起点到末点,起点和末点都可以作为0位,从起点开始到末点方向的基准距离值输入正值,从末点开始到起点方向的基准距离值输入负值。

  • 闭合图形的方向有顺时针和逆时针,基准距离的正负的输入也是根据是否与图形的方向一致来确定,与图形方向一致的基准距离值输入正值,与方向相反的基准距离值输入负值。

如果是“逆向排列”,情况正好相反。
