文本放到图形上

2021-11-12基础入门10058

精雕软件提供两种生成沿曲线排列的文字的方法:

(1)文字沿曲线录入,在10.2节讲解了直接录入的方法;

(2)把文字放到曲线上。通过把文字放到指定图形上,可以将多行排文字转换为曲线排文字,也可以将一个曲线排文字放到另一曲线获得新的曲线排文字。

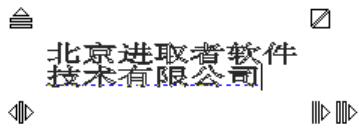

▲图 1 选择文字对象

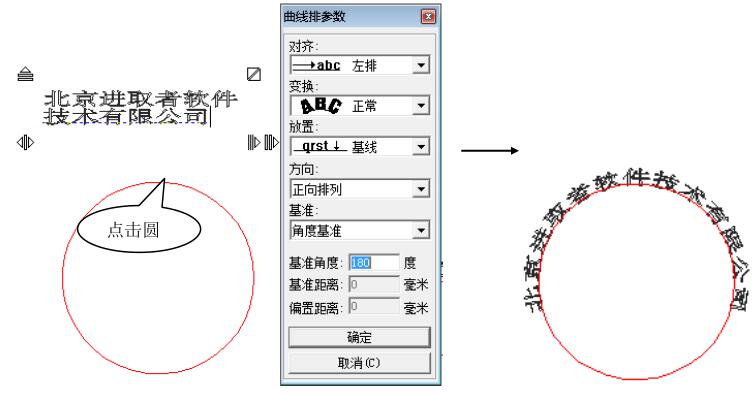

▲图 2 文字对象放到图形上

实现方法:

(1)选择指定文字对象;

(2)点击“放在图形上”按钮;

(3)选择基准曲线。

操作步骤:

1、选择文字对象:

用鼠标左键点击文字串对象,选中文字对象。如图1所示,选择文字串“北京进取者软件技术有限公司”。

2、点击“放在图形上”按钮:

在导航工具栏中用鼠标点击“[放在图形上]”,这时提示条提示“拾取一个基准图形”,并且工具栏弹出“[保留原始文本]”,如果保留原始文本就在前面的小方框中点击一下,出现“☑”。

3、拾取基准图形:

用鼠标拾取一个基准图形,弹出“曲线排参数”对话框。按照以上讲解的方法,对其排列方式按要求进行编辑,编辑完后,点击〖确定〗即可生成曲线排文字,如图2所示。
