多行排文本基线对齐

2021-11-11基础入门7254

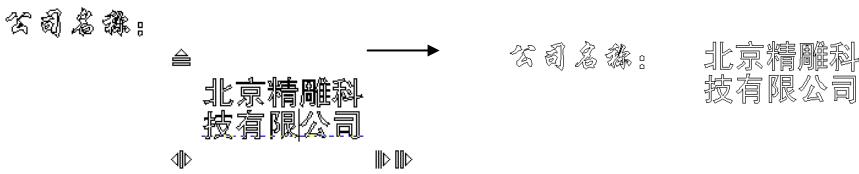

对多个多行排文本进行基线对齐处理,如图1所示。


▲图 1 多行排文本的基线对齐

实现方法:

(1)选择需要被对齐的文字对象;

(2)点击“基线对齐”按钮;

(3)拾取另一参考对象(多行排文字对象或者辅助线)。

操作步骤:

1、选择要被对齐的文字对象:

用鼠标左键点击文字对象,选中需要被对齐的多行排文字对象。

2、点击”基线对齐”按钮:

在导航工具栏中,点击“[基线对齐]”按钮,提示条提示“文字基线对齐:拾取一个多行排文字对象或辅助线作为对齐基准的字串或辅助线,二者就基线对齐了。如图1所示。
