曲线修边
使用一段曲线来代替轮廓线的某些部分。

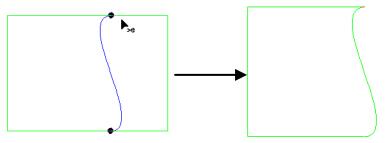

▲图 1 曲线修边
实现方法:
(1)选择曲线修边功能;
(2)生成曲线;
(3)删除原轮廓线。
操作步骤:
1、选择曲线修边功能:
在导航工具栏上选中“曲线修边”选项。
2、生成曲线:
用鼠标点击需要曲线逼近的轮廓线,使之进入修边状态,然后选择第1点和第2点,在两点之间出现一条蓝色的曲线线段,用鼠标拖动曲线去逼近轮廓线。
3、删除原轮廓线:
逼近好后,同样对准被替换部分的轮廓线点击右键即可完成替换。
使用一段曲线来代替轮廓线的某些部分。
▲图 1 曲线修边
(1)选择曲线修边功能;
(2)生成曲线;
(3)删除原轮廓线。
1、选择曲线修边功能:
在导航工具栏上选中“曲线修边”选项。
2、生成曲线:
用鼠标点击需要曲线逼近的轮廓线,使之进入修边状态,然后选择第1点和第2点,在两点之间出现一条蓝色的曲线线段,用鼠标拖动曲线去逼近轮廓线。
3、删除原轮廓线:
逼近好后,同样对准被替换部分的轮廓线点击右键即可完成替换。
为了帮助绘图者选择合适的位置,网格点(或栅格)是一种非常有用的工具。网格点只作为绘图的辅助工具出现,不是图形的一部分。选择“视图(ALT+V)→网格捕捉(V)”菜单,网格捕捉功能启动,绘图区出现如图2-3所示的栅格网点。▲图1 网格点捕捉显...
正交捕捉是用于辅助绘图的一种工具,利用精雕软件的正交捕捉,可以绘制出完全相垂网点直或者相互平行的直线,特别是在许多绘制需要完全垂直和平行的情况下,这种方式更能显示其优势。采用下面方法可切换正交的开启与关闭:1、单击菜单栏中的“视图/正交捕捉...
在一个平面内可以有许许多多的坐标系,如图1所示。▲图1 多个坐标系只要坐标原点不同,就可以画出任意一个坐标系。为了方便确定它的坐标,指定其中的一个坐标系为绝对坐标系,绝对坐标系的原点的坐标是(0,0),如上图我们指定中间的原点是 0,坐标轴...
绘制两条互成角度的直线的角平分线。如图1所示。▲图1 角平分线实现方法:(1)启动角平分线命令;(2)拾取两条直线;(3)输入角平分线长度。操作步骤:1、启动角平分线命令:点击“曲线绘制”->“直线”菜单项或绘制工具条中的<两点...
绘制与一已知直线平行且与一圆/圆弧相切的直线,如图1所示。▲图1 与一直线平行并与一圆弧相切的直线 ( X 表示圆弧的拾取位置)实现方法:(1)启动圆弧平行线命令;(2)拾取要平行的直线;(3)拾取要相切的圆或圆弧。操作步骤:1、启动圆弧平...
已知两点和圆弧半径绘制圆弧,如图1所示。▲图1 两点半径圆弧实现方法:(1)启动两点半径圆弧命令;(2)输入圆弧的起始点和终止点;(3)输入圆弧的半径;(4)拾取符合要求的圆弧段。操作步骤:1、启动两点半径圆弧命令:点击“曲线绘制”->...
已知圆心、半径和起始角、终止角绘制圆弧,如图1所示。▲图1 圆心半径角度圆弧实现方法:(1)启动圆心半径角度圆弧命令;(2)输入圆心点;(3)输入圆弧的半径;(4)输入圆弧起始角和终止角。操作步骤:1、启动圆心半径角圆弧命令:点击“曲线绘制...
已知两条曲线和圆弧半径绘制圆弧,使该圆弧和这两条已知曲线均相切,如图1所示。▲图1 与两曲线相切的圆弧 (X表示曲线的拾取位置)实现方法:(1)启动与2图形相切圆弧命令;(2)拾取两条相切曲线;(3)输入圆弧半径。操作步骤:1、启动与2图形...
