圆弧修边
使用圆弧来代替轮廓线的某些部分。

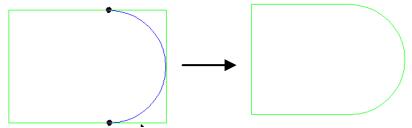

▲图 1 圆弧修边
实现方法:
(1)选择圆弧修边功能;
(2)生成圆弧;
(3)删除原轮廓线。
操作步骤:
1、选择圆弧修边功能:
在导航工具栏上选中“圆弧修边”选项。
2、生成圆弧:
用鼠标点击需要圆弧逼近的轮廓线,使之进入修边状态,然后选择第1点和第2点,在两点之间出现一条蓝色的圆弧线段,用鼠标拖动圆弧线去逼近轮廓线。
3、删除原轮廓线:
逼近好后,同样对准被替换部分的轮廓线点击右键即可完成替换。
