图形的节点分布

2021-10-22基础入门11421

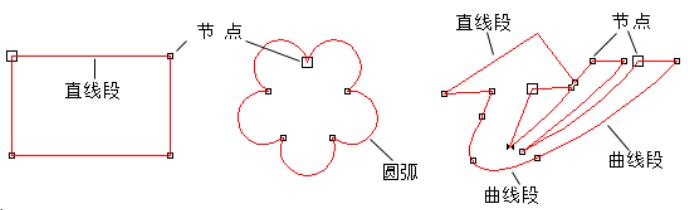

图形是由基本图元相连接组成的,因此图形的节点分布也就是基本图元的节点分布,如图1所示。


▲图 1 图形的节点

可以看出图形中的节点分布具有以下特点:

1、图形有起点和末点

图形是由基本图形单元相连接形成的,因此图形都有起点和末点。

在非闭合图形上,我们把图形的起点用较大的节点显示表示,使之与图形的末点相区别。可以通过“定为起点”命令将非闭合图形的末点改为起点。

在闭合图形上,起点和末点重合,大节点既是图形的起点又是图形的末点。闭合图形上的任意点,都可以通过“定为起点”命令设定为图形的起点。

2、图形中相邻曲线的首尾连接

除了非闭合图形的起点和末点外,其它节点分布于两条线段的连接处,改变此处节点的位置或属性,与它相邻的两段曲线都会发生变化。相连曲线段之间的节点主要属性有:尖点连接、平滑连接和对称连接。其中平滑连接和对称连接仅对Bezier曲线和圆弧连接有效,其他类型曲线连接只具有尖点连接属性。

3、可通过曲线的控制手柄编辑曲线

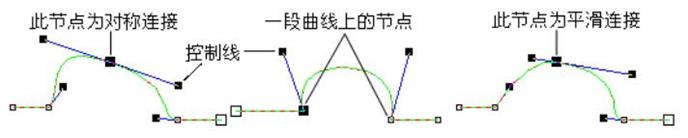

如果图形中含有曲线,点击这条曲线两端的任意一个节点,在节点上会出现从节点发出的一条蓝线,线的另一端有个实心的黑方框,这就是曲线的控制手柄,我们称之为控制线,如果此处是平滑连接或对称连接的节点,此节点两边的曲线都会出现控制线,通过拖动曲线控制点的位置,可调整曲线的形状,如图2所示。


▲图 2 控制手柄与控制点

4、图形中的图元类形可相互转换

不同的图形元素具有不同的节点编辑特征,通过将一种类型图元转换为另一种类型的图元,可以为图形获得更加灵活的编辑特性。例如将直线段转化为曲线,可以使图形中的直线段处理起来具有更多的灵活特征。

5、圆和椭圆的节点

圆和椭圆是特殊的图形对象,具有以下独特的特点:

1、圆和椭圆的圆心处的节点,这个节点只能进行移动和删除原始图形的操作。

2、圆和椭圆轮廓线上的节点,可以通过移动这些节点实现图形的放缩功能,删除其中的任何节点都会导致删除原始图形,圆上的节点还能进行起点位置的变化。

3、除上述特点之外,圆和椭圆上的节点不能进行其它任何编辑。

广告:精雕速成宝典

分享给朋友:

相关文章

角平分线

角平分线

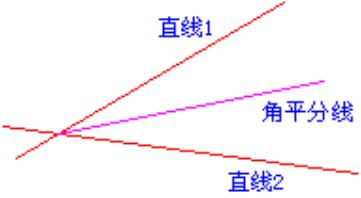

绘制两条互成角度的直线的角平分线。如图1所示。▲图1 角平分线实现方法:(1)启动角平分线命令;(2)拾取两条直线;(3)输入角平分线长度。操作步骤:1、启动角平分线命令:点击“曲线绘制”->“直线”菜单项或绘制工具条中的<两点...
