3D曲线投影到平面转为23D曲线

2021-09-17基础入门17388

该命令能将空间 3D 曲线投影到指定的平面,从而将 3D 曲线转化成 2D/3D 投影曲线。如图 1 所示。

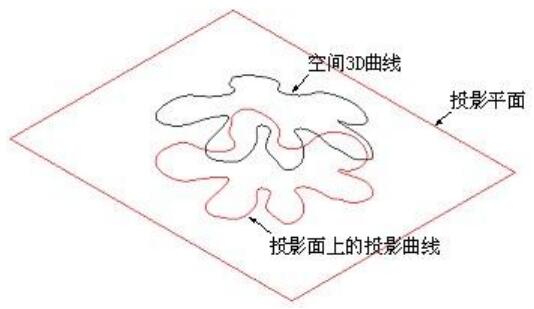

▲图 1 3D曲线投影到平面

操作步骤:

1、构造 3D 曲线:

可以用网格曲面上画线、几何曲面中的 3 维变换等命令构造 3D 曲线。

2、拾取 3D 曲线:

选中 3D 曲线投影到平面转为 2D/3D 曲线命令后,鼠标左键点取该曲线。

3、求出投影曲线:

设定各项参数后,点击确定按钮。

参数定义:

投影平面类型:

包括XOY平面、YOZ平面、XOZ平面、基点/法矢平面和三点平面,其意义同平面修剪的相关参数,请参见平面修剪参数定义。

投影到XOY 平面时投影线转为2D 多义线

选中此项,投影平面为XOY平面时投影线自动转化为2D多义线;

不选中此项,生成的投影曲线为3D曲线。

投影线类型:

类型有折线和样条曲线两种。

折线优化:

意义同边界转为3D曲线,请参见边界转为3D曲线的参数定义。

样条采样点数:

意义同边界转为3D曲线,请参见边界转为3D曲线的参数定义。

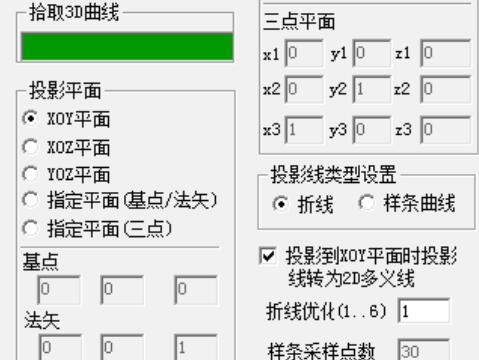

▲图 2 3D曲线投影转为 2D/3D 曲线参数设置
