曲面上线沿曲面等距偏移

2021-09-17基础入门14757

曲面上线沿曲面等距偏移命令能按偏移距离将曲面上线进行等距偏移。曲面上线沿曲面等距偏移命令常和网格曲面上画线命令结合使用,通过曲面上画线来绘制曲面上的曲线从而得到曲面上线,再将该曲线沿曲面按一定的距离偏移。如图 1 所示。

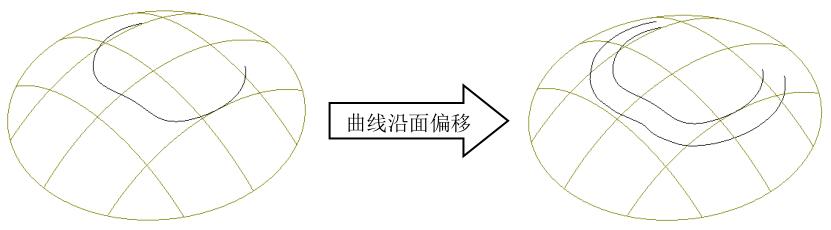

▲图 1 曲面上线沿曲面等距偏移

操作步骤:

1、 构造网格曲面,选中曲面上线等距偏移功能:在艺术曲面菜单中选中曲面上线沿曲面等距偏移命令。

2、 拾取网格曲面:鼠标左键点取。

3、 点取曲面上线:鼠标左键点取。

4、 求出等距偏移线:设定参数后,点击确定按钮。

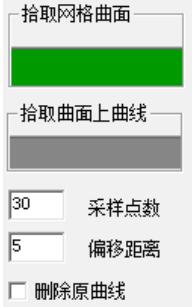

▲图 2 曲面上线沿曲面等距偏移参数设置

参数定义:

采样点数:

曲线上的点一般都较多较密。在设计精度许可的条件下,可以对适当减少曲线上的点,对曲线进行优化。采样点数表示在求出的等距偏移线上进行采集的点数。

偏移距离:

曲面上线沿曲面等距偏移的距离。

删除原曲线:

选中此项,将删除原来的曲线。
