2D曲线点投影到网格曲面

2021-09-16基础入门11755

该命令能将平面2D曲线或者点投影到指定的网格曲面上,从而将2D曲线转化成3D投影曲线。如图1所示。

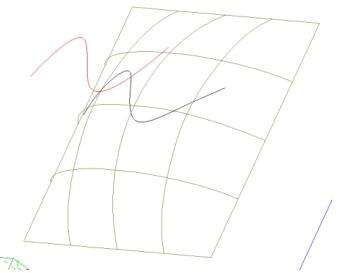

▲图1 2D曲线投影到曲面

操作步骤:

1、选择艺术曲面-曲面上画线-2D曲线/点投影到网格曲面;

2、拾取曲面;

3、选择曲面;

4、拾取2D曲线;

5、选中绘制好的2D曲线投影到平面转为2D/3D曲线命令后,鼠标左键点取该曲线;

6、选择选项折线或样条;

7、输入参数。

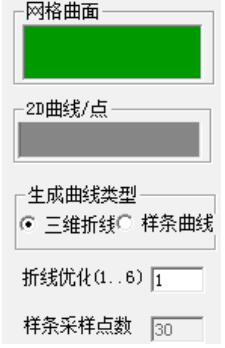

▲图2 2D曲线点投影到网格曲面对话框

参数定义:

投影线类型:

类型有折线和样条曲线两种。

折线优化:

边界线上的点一般都较多,点较密。在设计精度许可的条件下,可以适当减少边界线上的点,对3D折线进行优化。设此数值为n,则表示系统在采集曲线上点的时候每相邻n个点收录为一个曲线点。该值越大,所包含的曲线上的点越少。

样条采样点数:

样条线上点太多会影响速度。样条采样点数表示在求出的样条线上进行采集的点数。系统缺省情况下取30个点来构造样条边界线。
